Перед тем как перейти к более профессиональным инструментам диагностики жестких дисков, хочу рассказать о некоторых технических моментах, а именно о подключении жесткого диска к компьютеру или точнее — о вариантах подключения.

Есть такое понятие, как интерфейс подключения жесткого диска. Упрощенно можно сказать, что это способ соединения жесткого диска и материнской платы, хотя в более широком смысле это еще и способ взаимодействия жесткого диска с материнской платой, ведь понятие «интерфейс» изначально и подразумевает некоторый метод или способ взаимодействия кого-то (или чего-то) с чем-то.

Если углубиться чуть более детально, то стоит сказать, что при передаче данных в компьютерном мире используются протоколы, то есть некоторые правила передачи данных. Протоколы также являются неотъемлемой частью интерфейса.

Ну а нам, как простым пользователям, незачем знать все эти правила и тонкости передачи данных. Поэтому нас будет интересовать только физическая составляющая интерфейса — кабель подключения жесткого диска к компьютеру. Вы часто можете услышать вместо слова «кабель» другой термин, говорят — шлейф подключения жесткого диска к материнской плате.

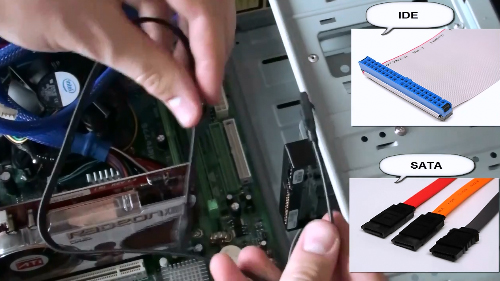

Поскольку в настоящее время существует несколько интерфейсов, то и шлейфы несколько отличаются.

Давайте рассмотрим наиболее популярные в настоящее время интерфейсы.

И начну я с уже устаревшего интерфейса IDE . Я колебался с тем стоит ли о нем рассказывать или нет и решил что стоит, так как его все еще можно встретить в достаточно старых компьютерах.

Интерфейс IDE (Integrated Drive Electronics — «электроника, встроенная в привод») появился еще в 86-ом году прошлого века и в 90-ые был основным стандартом для подключения жестких дисков и приводов оптических дисков к компьютеру. В настоящее время новые жесткие диски им уже не оснащаются.

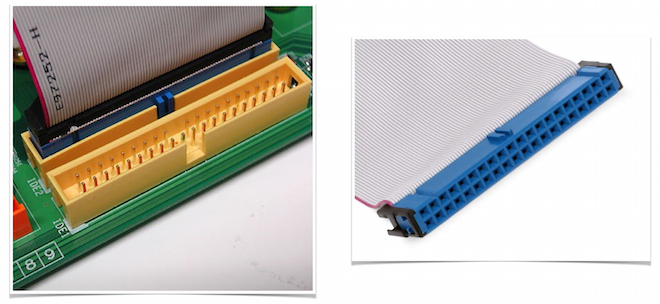

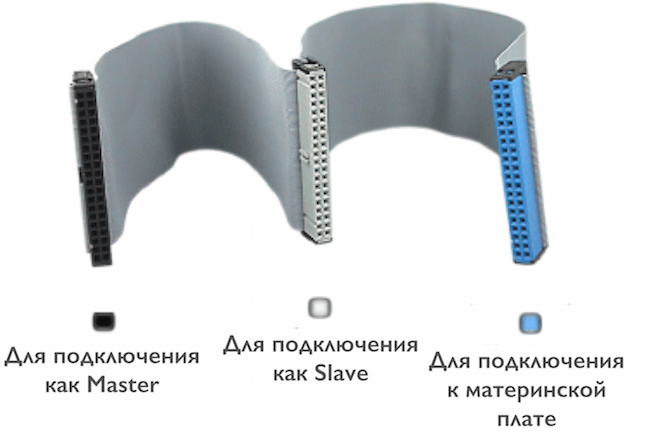

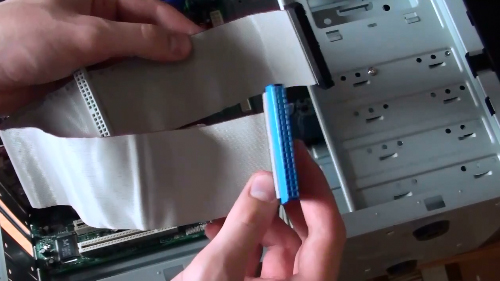

IDE-шлейф выглядит так:

Как видно из фото у него три разъема (хотя может быть и два) и он позволяет одновременно подключить до двух устройств к одному разъему на материнской плате.

Поскольку два однотипных устройства подключаются к компьютеру посредством одного кабеля, то должен быть механизм, позволяющий определить, какое из устройств будет обмениваться информацией с компьютером в тот или иной момент времени.

Появились понятия Master и Slave , что в данном случае можно перевести как «Ведущий» и «Ведомый». Разъемы на IDE-шлейфе обычно имеют разные цвета, поэтому понять что к чему подключать не сложно:

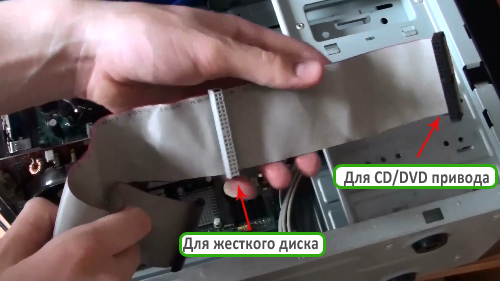

Если у вас в компьютере только один жесткий диск, а также устройство привода оптических дисков (CD, DVD), то их можно подключить так — жесткий диск как Master , и привод дисков, как Slave на тот же шлейф. Затем шлейф подключается к материнской плате к специальному разъему, коих обычно два:

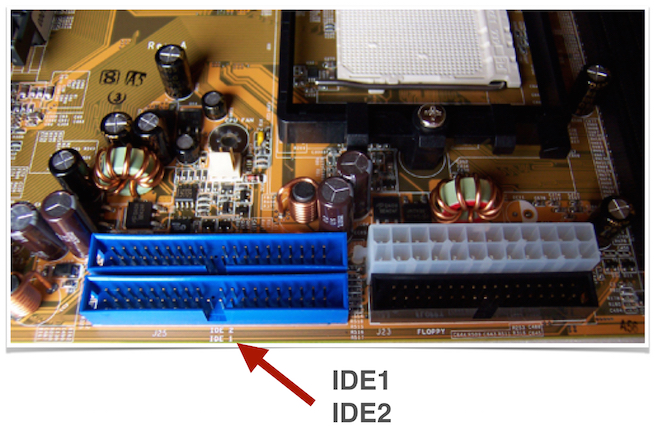

На материнской плате разъемы обозначаются как IDE1 и IDE2. То есть к таким разъемам можно подключить четыре устройства — по два на каждый.

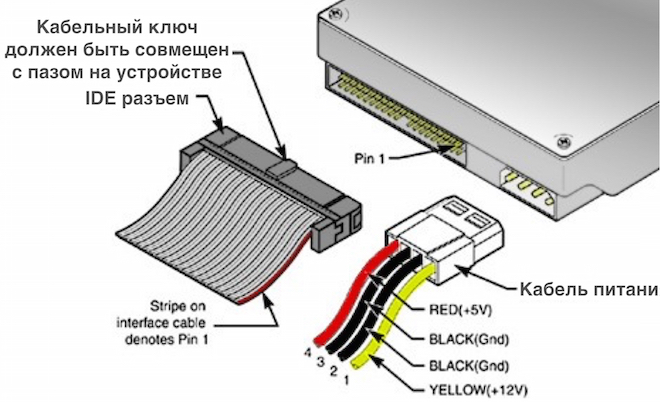

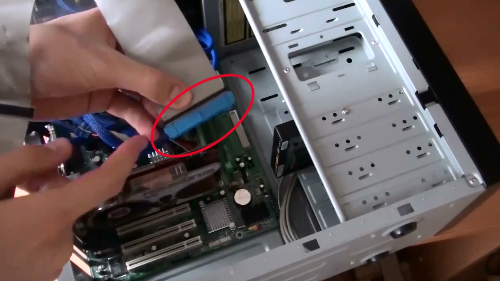

Для того, чтобы кабель всегда подключался правильно, в разъеме на материнской плате делается паз, а на разъеме шлейфа, соответственно, имеется отливка, которую называют кабельным ключом.

Именно поэтому перепутать что-то при подключении жесткого диска к компьютеру нельзя.

Интерфейс IDE еще называют ATA (Advanced Technology Attachment — усовершенствованная технология подключения) и данный интерфейс имел несколько вариаций, в том числе и конструктивных — шлейф был 40-ка и 80-ти жильным, а скорость передачи данных у разных стандартов варьировалась и у самых последних составляла 100-133 мегабайта в секунду, хотя это была максимальная скорость передачи данных, по факту она была значительно меньше. К тому же при подключении двух устройств к одному шлейфу скорость делится между устройствами.

Кроме достаточно низкой скорости передачи данных у интерфейса IDE есть еще один минус — громоздкие шлейфы, с которыми сложно манипулировать в небольшом корпусе. Также длина шлейфа ограничена 46 см, поэтому далеко не всегда удобно использовать один шлейф для подключения двух устройств, а использование второго шлейфа только усугубляет ситуацию с вентиляцией и без того нафаршированным проводами корпуса.

Подключение жесткого диска или привода оптических дисков с интерфейсом IDE производится следующим образом. Необходимо определиться с тем, ведущим (Master) или ведомым (Slave) будет устройство, подключаемое к компьютеру, затем выбрать соответствующий разъем на кабеле и подключить его к устройству. При этом необходимо следить за правильным совмещением ключа шлейфа с пазом в разъеме устройства, иначе можно повредить (погнуть) пины (контакты) на устройстве или материнской плате. После того, как разъем вставлен, следует с небольшим усилием «продавить» его по всей площади, чтобы убедиться, что разъем установлен ровно и до конца. Затем подключается кабель питания.

Управлять приоритетом устройств, подключенных к одному кабелю можно еще и с помощью самих устройств. Дело в том, что на всех устройствах, подключаемых через разъем IDE имеется еще один блок разъемов.

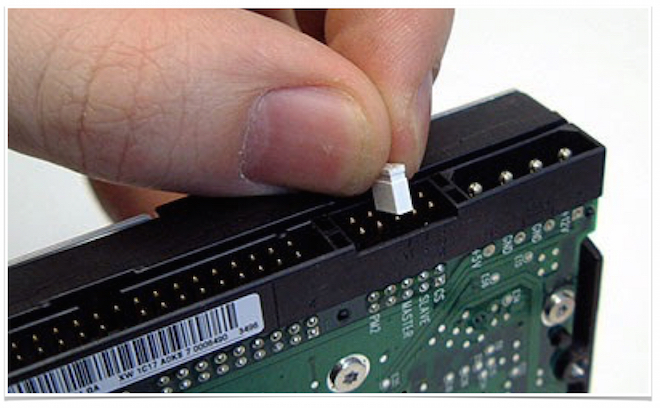

С помощью специальных джемперов (перемычек) можно сделать устройство либо мастером, либо слэйвом.

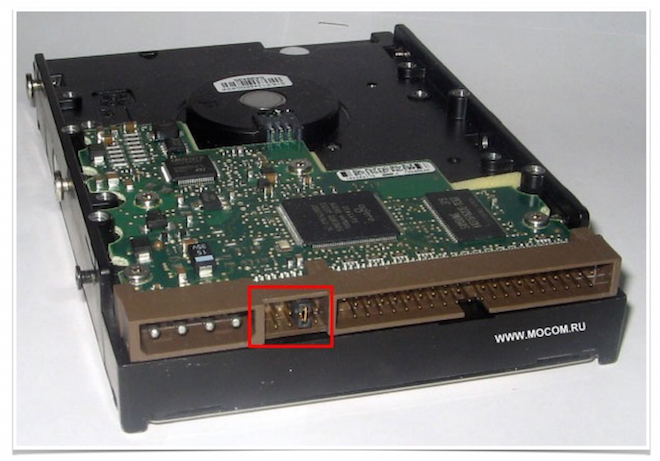

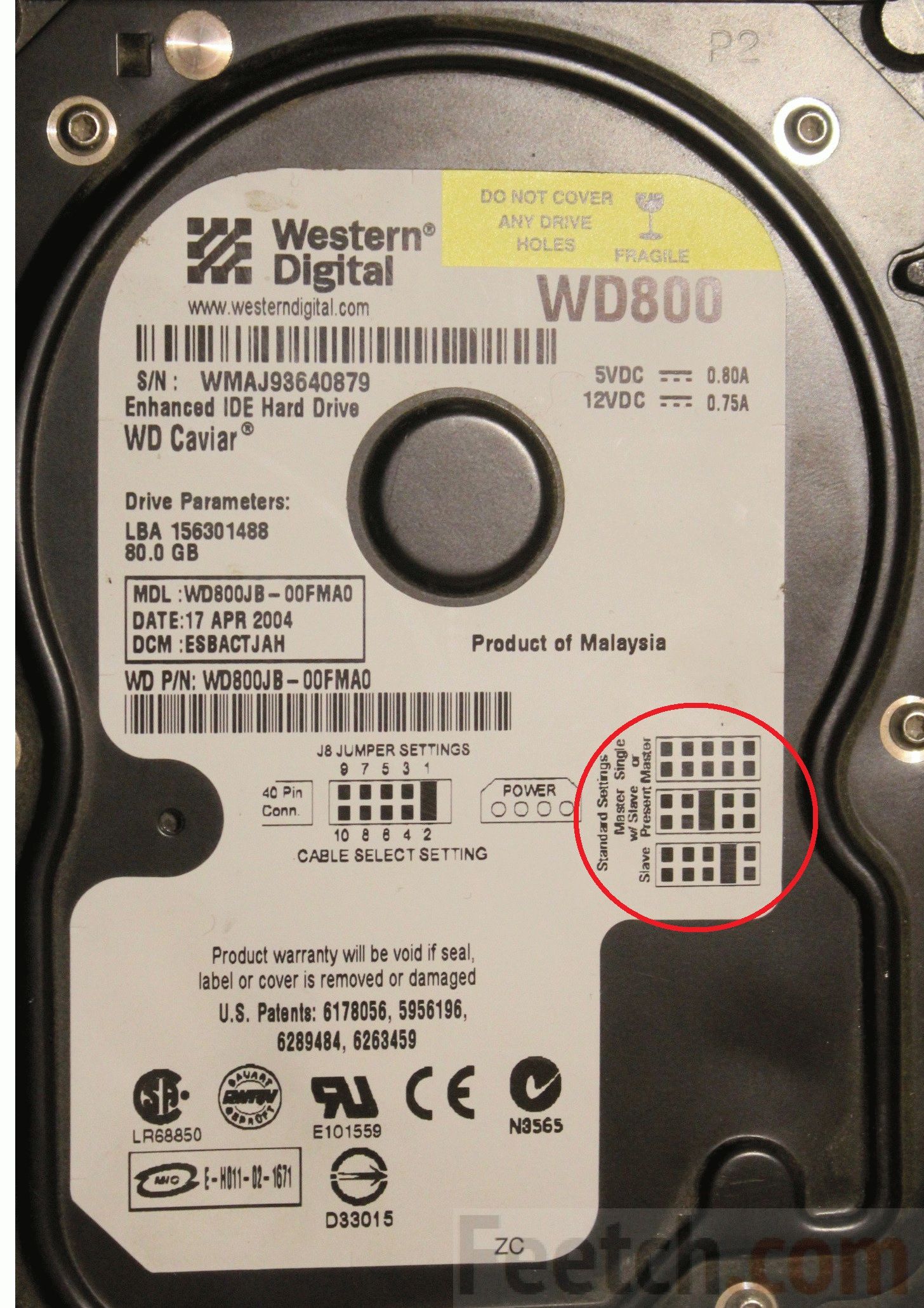

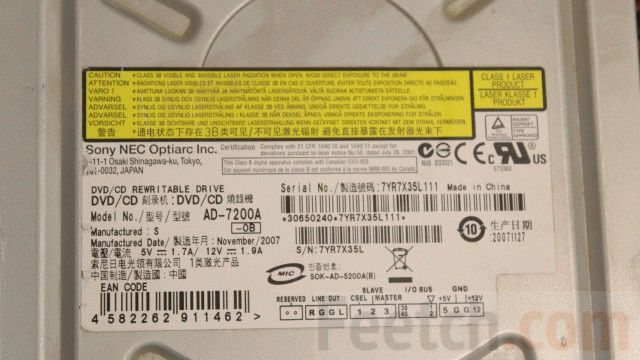

Схема подключения джемпера обычно присутствует на корпусе жесткого диска (на наклейке) и у разных моделей она может отличаться.

У последних моделей IDE-жестких дисков джемперов в комплекте не было и такой режим (без джемперов) назывался Cable Select , то есть приоритет определяется автоматически, в зависимости о того, к какому разъему на шлейфе подключено устройство. Но всегда можно воспользоваться джемпером, чтобы на самом устройстве задать приоритет.

На этом с интерфейсом IDE заканчиваю, а в следующем видео расскажу об интерфейсе SATA .

SATA (англ. Serial ATA) - последовательный интерфейс обмена данными с накопителями информации. SATA является развитием параллельного интерфейса , который после появления SATA был переименован в PATA (Parallel ATA). - разъем шлейфа данных. Разъема шлейфа данных винчестера -

Описание SATA

SATA использует 7-контактный разъём вместо 40-контактного разъёма у PATA. SATA-кабель имеет меньшую площадь, за счёт чего уменьшается сопротивление воздуху, обдувающему комплектующие компьютера, упрощается разводка проводов внутри системного блока.

SATA-кабель за счёт своей формы более устойчив к многократному подключению. Питающий шнур SATA также разработан с учётом многократных подключений. Разъём питания SATA подаёт 3 напряжения питания: +12 В, +5 В и +3,3 В; однако современные устройства могут работать без напряжения +3,3 В, что даёт возможность использовать пассивный переходник со стандартного разъёма питания IDE на SATA. Ряд SATA-устройств поставляется с двумя разъёмами питания: SATA и Molex.

Стандарт SATA отказался от традиционного для PATA подключения по два устройства на шлейф; каждому устройству полагается отдельный кабель, что снимает проблему невозможности одновременной работы устройств, находящихся на одном кабеле (и возникавших отсюда задержек), уменьшает возможные проблемы при сборке (проблема конфликта Slave/Master устройств для SATA отсутствует), устраняет возможность ошибок при использовании нетерминированных PATA-шлейфов.

Стандарт SATA поддерживает функцию очереди команд (NCQ, начиная с SATA Revision 2.x).

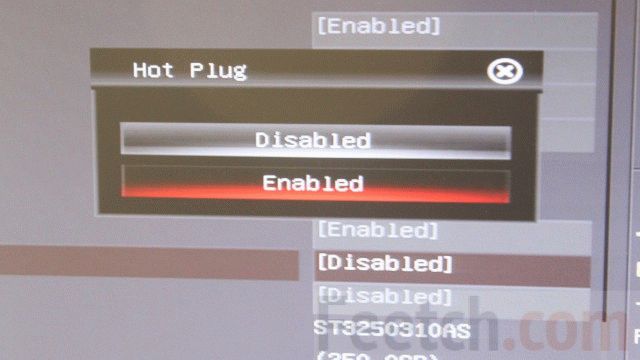

Стандарт SATA не предусматривает горячую замену активного устройства (используемого Операционной Системой) (вплоть до SATA Revision 3.x), дополнительно подключенные диски отключать нужно постепенно - питание, шлейф, а подключать в обратном порядке - шлейф, питание.

Разъёмы SATA

SATA-устройства используют два разъёма: 7-контактный (подключение шины данных) и 15-контактный (подключение питания). Стандарт SATA предусматривает возможность использовать вместо 15-контактного разъёма питания стандартный 4-контактный разъём Molex. Использование одновременно обоих типов силовых разъёмов может привести к повреждению устройства.

Интерфейс SATA имеет два канала передачи данных, от контроллера к устройству и от устройства к контроллеру. Для передачи сигнала используется технология LVDS, провода каждой пары являются экранированными витыми парами.

Существует также 13-и контактный совмещенный разъем SATA применяемый в серверах, мобильных и портативных устройствах для slim накопителей CD/DVD . Подключаются устройства с помощью кабеля SATA Slimline ALL-in-One Cable. Состоит совмещенный разъем из 7-и контактного разъема для подключения шины данных и 6-и контактного раъема для подключения питания устройства. Кроме того для подключения к данным устройствам, в серверах применяется специальный переходник.

С использованием http://ru.wikipedia.org/wiki/SATA

Самые интересные комментарии по цветам кабеля разъема питания SATA:

RU2012: "Имеются адаптеры для преобразования 4-контактный Molex разъема в разъем питания SATA. Однако, так как 4-контактный Molex разъемов не обеспечивают 3,3 V, эти адаптеры обеспечивают только 5 В и 12 В питания и оставляют 3,3 V линии отключены. Это не позволяет использовать такие адаптеры с приводами, которые требуют питания на 3,3 V - оранжевый провод.

Понимая это, производители жестких дисков в значительной степени оставили поддержку опции оранжевого кабеля питания на 3,3 V в своих устройствах хранения данных - мощность линии в большинстве устройств не используются.

ТЕМ НЕ МЕНЕЕ, БЕЗ МОЩНОСТИ 3,3 V (оранжевый провод), УСТРОЙСТВО SATA МОЖЕТ НЕ БЫТЬ В СОСТОЯНИИ ОСУЩЕСТВИТЬ ГОРЯЧЕГО ПОДКЛЮЧЕНИЕ ДИСКА... " - http://en.wikipedia.org/wiki/Serial_ATA

Есть вопросы - задавайте - поможем, чем сможем (для работы комментариев необходим включенный джава-скрипт в браузере):
Для комментирования достаточно задать вопрос в окне ниже, затем нажать "Post as" - вбить е-мейл и Имя, и нажать "Post comment".

Жёсткий диск – это твердотельный накопитель, который так называется в отличие от флоппи – гибкого диска, давно уже юзерами не применяющегося. Операция по подключению жёсткого диска не так сложна и во многих случаях пользователь может все сделать самостоятельно, без обращения к специалистам-компьютерщикам.

В каких случаях приходится подключать жёсткие диски?

• При апгрейде – замена старого накопителя на более мощный и объёмный.
• Для расширения дисковой памяти. Например, для размещения компьютерных игр и каких-то приложений на отдельном жёстком диске.
• При ремонте – замена вышедшего из строя накопителя на работоспособный.
• Для считывания ранее записанной информации большого объёма.

Основные положения

Если в системном блоке с интерфейсом IDE больше одного жёсткого диска, тогда один из них на шине назначается главным, а второй – вспомогательным. Первый называется Master, а другой – Slave (Хозяин – Подчинённый). Такое подразделение требуется для того, чтобы при загрузке операционной системы после включения компьютер точно знал – какой именно диск является загрузочным.

Во всех случаях настройками в BIOS можно задать последовательность загрузки с накопителей. И вот в IDE это производится установкой перемычек на корпусах дисков по схеме, приведённой на корпусе.

По типу интерфейса жёсткие диски различаются на IDE – старого образца и SATA – во всех новых компьютерах. Если у вас старая модель системного блока, и вы собираетесь подключать новый жёсткий диск с интерфейсом SATA, понадобится приобрести специальный адаптер.

Старьё

Случается, берёшь в руки это старье и не можешь понять, что и куда подключить. Старый интерфейс IDE (1986 год) одевается на параллельный шлейф проводов. Обычно на материнской плате коннекторов либо 2, либо 4. Всегда чётное число, потому что работает правило Master/Slave (хозяин и слуга). Настройки могут задаваться перемычками (пример):

1. Master – наличие джампера между крайними левыми контактами (7 и 8) регулирующего разъёма.
2. Slave – отсутствие каких-либо перемычек.

Указанная конфигурация может меняться в зависимости от производителя, как и набор допустимых функций, задаваемых разъёмом. IDE интерфейс позволял с удобством подключить к компьютеру жёсткий диск и CD-привод одновременно. Этого хватало большинству пользователей. Недостатком параллельного интерфейса была малая скорость передачи. По-другому IDE обозначается в среде профессионалов как параллельный ATA или ATA-1. Скорость передачи таких устройств не превышает 133 Мбит/с (для ATA-7). С внедрением в 2003 году интерфейса последовательного SATA устаревающий протокол передачи информации стали называть параллельным PATA.

Название ATA-1 интерфейсу IDE было присвоено в 1994 году при его признании организацией ANSI. Формально это было расширение 16-битной шины ISA (предшественник PCI). Любопытно, что и в современном мире прослеживается тенденция использования интерфейсов видеокарт для создания портов присоединения жёстких дисков. Затем последовали ускоренный ATA-2 и пакетный ATAPI. Интерфейс IDE не поддерживается официально с декабря 2013 года. Подключить такой жёсткий диск на новую материнскую плату возможно только при наличии карты расширения.

При помощи подобных устройств можно выполнять и прямо противоположную функцию: ставить на новые материнские платы жёсткие диски прошлого поколения. Так, например, на старенькой A7N8X-X всего лишь два IDE порта, но зато имеется целях 5 слотов PCI 2.2 под карты расширения. Универсальный адаптер как раз подходит к этому случаю. И можно поставить современный жёсткий диск вплоть до SATA3, но скорость его работы будет, разумеется, ниже максимальной в несколько раз.

Жёсткие диски под штатные интерфейсы IDE уже наверняка по большей части вышли из строя. И в мире их осталось не так уж и много. Осталось добавить к этому, что конфигурация устройств ATA меняется перемычками, а поясняющий рисунок находится прямо на корпусе устройства. Недобросовестные поставщики иногда джамперы оставляют себе, и не любая конфигурация в таком случае может быть осуществлена пользователем. Перемычек обычно не хватает.

Сегодня наблюдается новое поветрие: некоторое время вытесненные картами PCI Express на материнских платах вновь появляются традиционные PCI. Это значит, что «старье» при помощи адаптера теперь можно будет подключить к современному системному блоку.

Диски SATA

Специалисты в общем случае различают три поколения SATA. Градация ведётся по скорости передачи информации:

1. SATA – 1,5 Гбит/с.
2. SATA2 – 3 Гбит/с.
3. SATA3 – 6 Гбит/с.

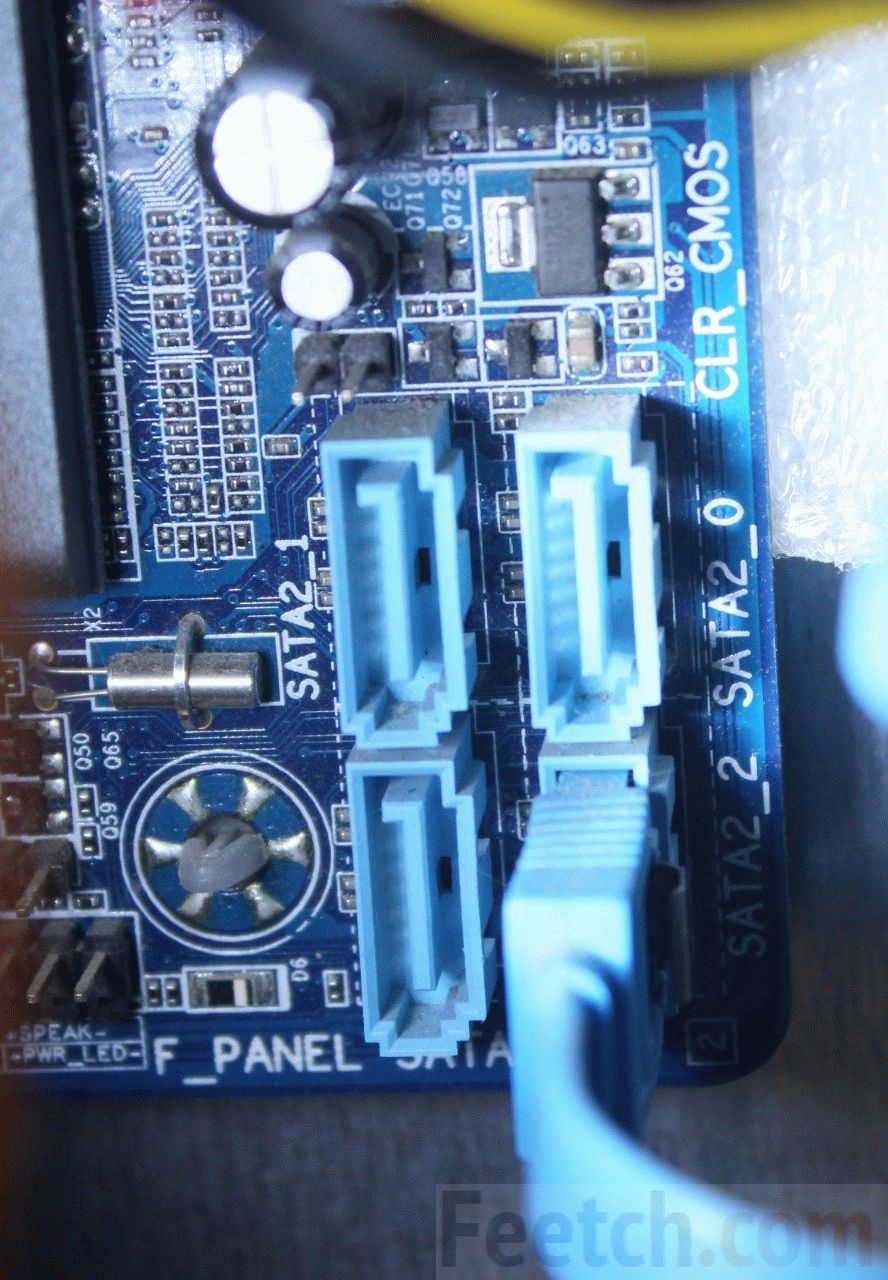

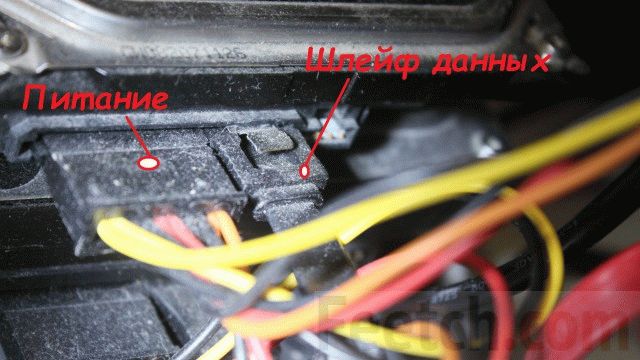

Стандартный диск SATA имеет два разъёма, один из которых используется для подачи питания, а второй служит шлейфом передачи данных. Не рекомендуется жёсткие диски менять местами, подключая к разным портам SATA. На вилках имеются ключи, благодаря которым нельзя провести неправильную стыковку разъёма.

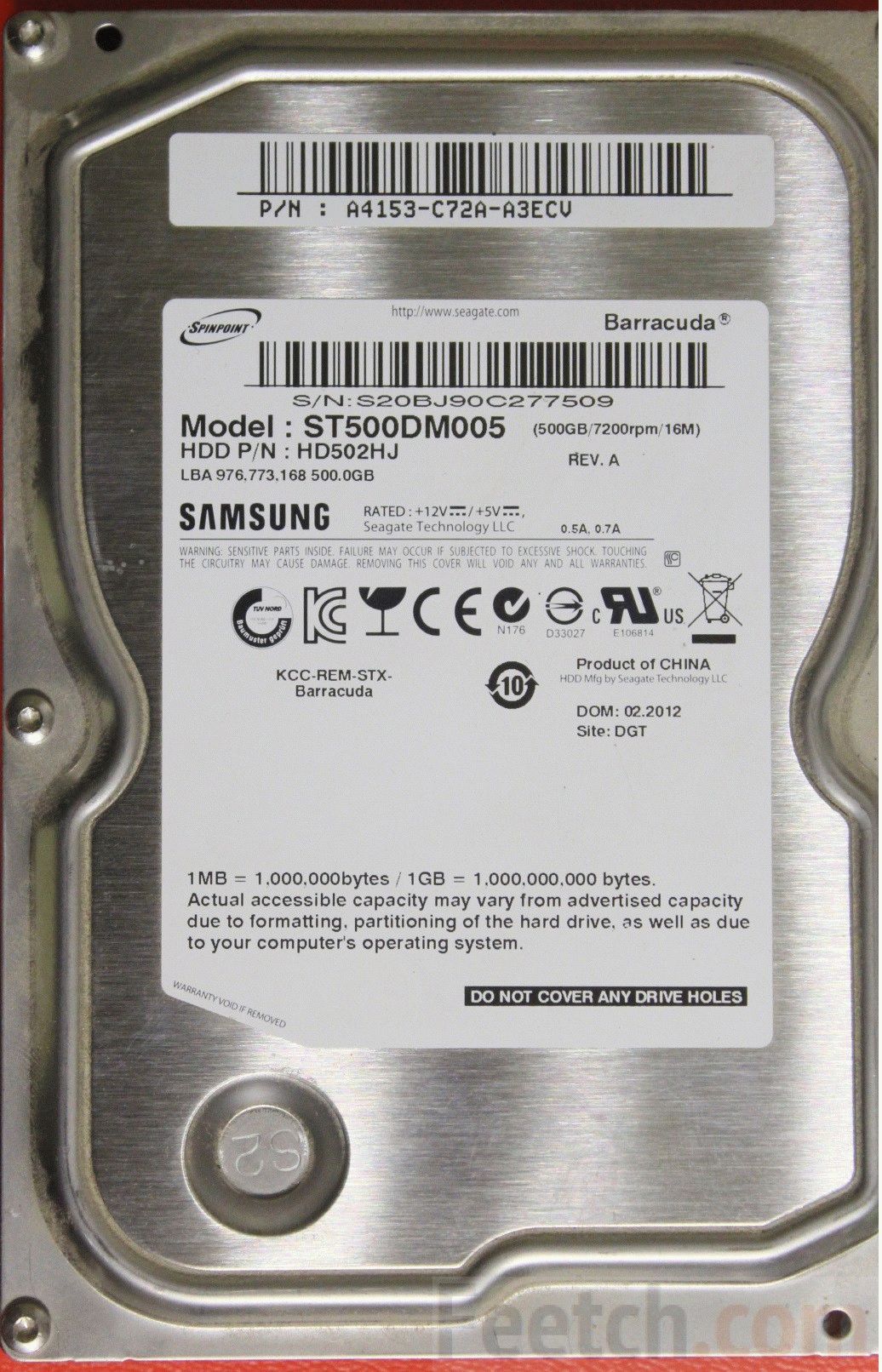

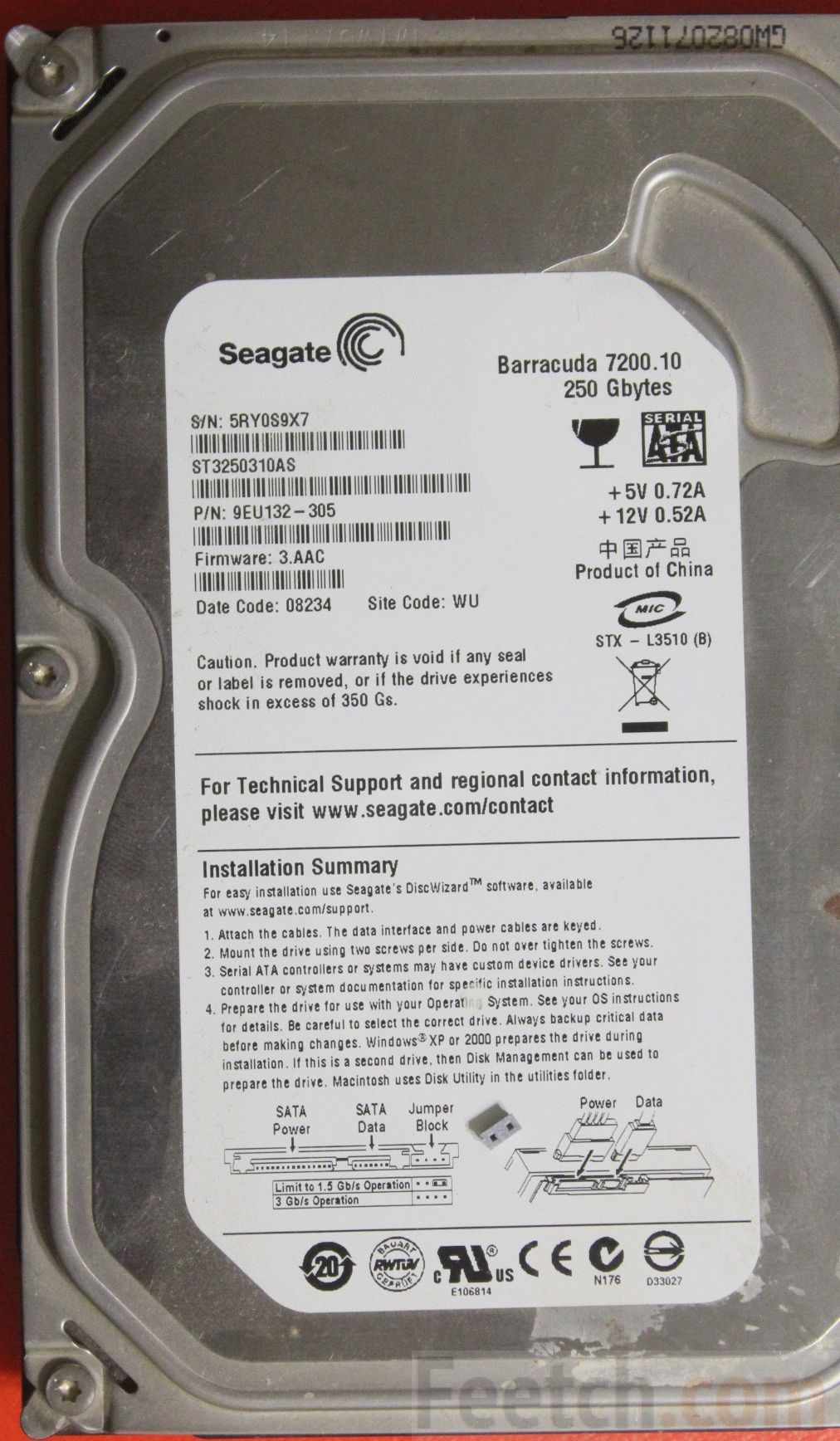

Иногда на жёстком диске может быть представлена полезная информация, понятная любому продвинутому пользователю. Но иной раз обозначение склонно быть таким витиеватым, что осмыслить его под силу только настоящему профессионалу. Как, например, в этом случае.

Имеются данные о марке, серийном номере, технические данные и даже меры ёмкости диска. Но его интерфейс остаётся неизвестным. Это важно при выборе оборудования для компьютера с ограниченными возможностями. Если диск имел бы интерфейс SATA3, то бесполезно ставить такой в старенький системный блок. Имеется и много других аналогичных примеров. Заранее скажем, что этот диск интерфейса SATA 2.6. Следовательно, его скорость обмена информацией в предел составляет 3 Мбит/с.

Примечание. По мнению авторов, тиснение на металле в виде S2 означает ни что иное, как SATA 2.

Если информация о типе HDD интерфейса имеется

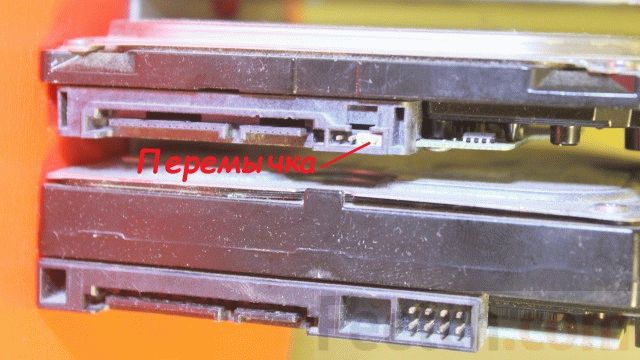

Как отличить? Во-первых, можно посмотреть на корпус. Вот изображение старенького уже диска, который поддерживает две скорости, следовательно, является устройством SATA2.

При извлечении из системного блока был снабжён джампером, снижавшим скорость.

Перемычка тотчас была снята, следовательно, теперь устройство будет функционировать вдвое быстрее. На шине SATA 2.0 материнской платы GA-H61M-D2-B3.

Это ещё раз говорит о том, что недостаточно купить системный блок, нужно ещё изучить все его устройство в целом и жёсткие диски, в частности. Накопители внутри были спарены при помощи специального навесного каркаса.

Этим достигается лучшая ремонтопригодность конструкции. Оба жёстких диска были оперативно извлечены из корпуса. В качестве альтернативы используется вариант установки в отсек (bay), где корпус крепится винтами с обеих сторон, и нужно снять для демонтажа две боковые крышки. Что не очень удобно, учитывая, что каждая из них обычно заедает. Редко встречаются корпусы системных блоков, где боковины изымаются простыми методами.

Если данные об интерфейсе HDD отсутствуют

Иногда на жёстком диске может отсутствовать информация о скорости передачи данных. В этом случае можно, конечно, запастись AIDA, но ещё проще посмотреть информацию в интернете. По прайсу или внешнему виду корпуса определяется марка накопителя.

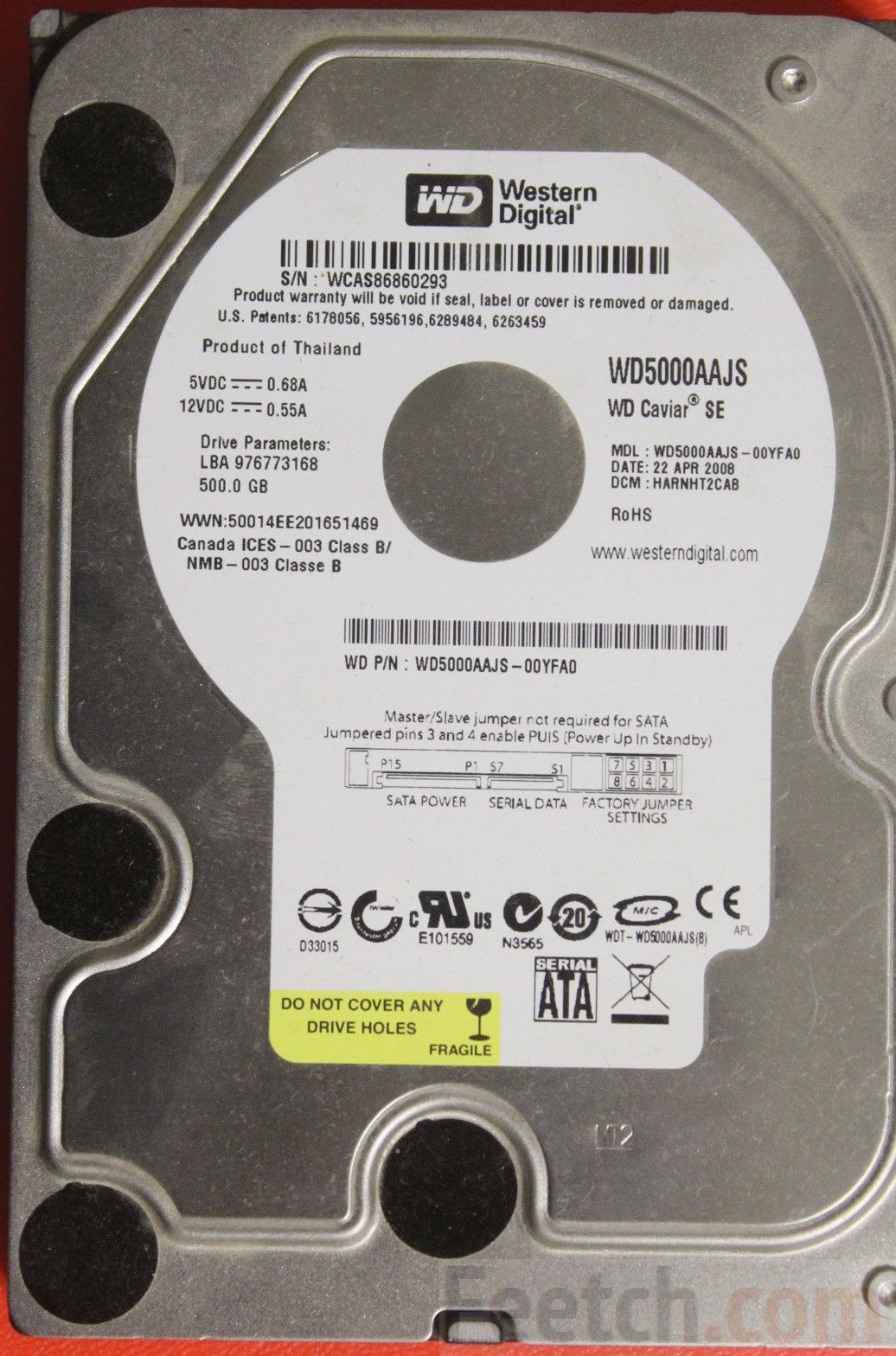

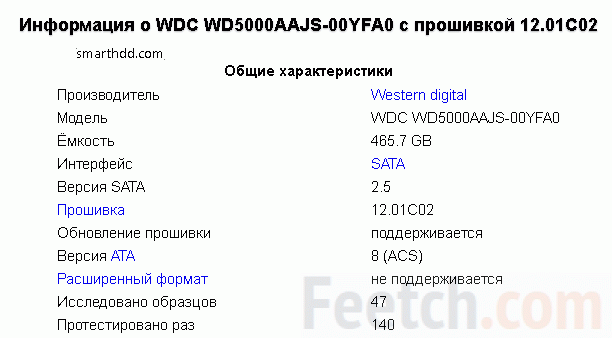

Допустим, у нас в руках WD5000AAJS. Известно только одно – в обед ему будет сто лет. Следовательно, нужно ознакомиться с исторической справкой в интернете. Поскольку модели постоянно обновляются, то нужно ввести код, идущий через тире – 00YFA0. Поисковик быстро дал ответ, и теперь есть все основания утверждать, что пропускная способность канала составляет 3 Гбит/с (поколение SATA 2,5).

Выше уже говорилось, как подключить такое оборудование к устаревшей материнской плате, не имеющей SATA интерфейса. Поэтому перейдём к новой продукции.

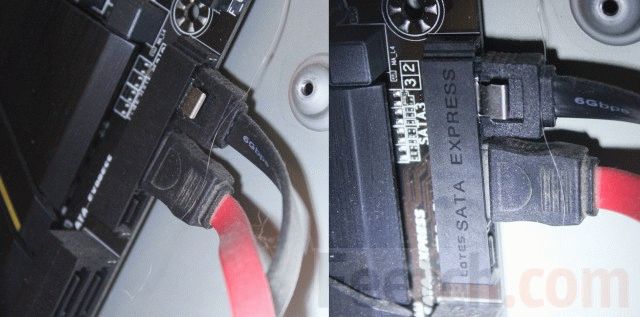

Подключение SATA на шину exSATA

Когда инженеры подошли проблеме увеличения скоростей SATA до 12 Гбит/с и выше, то оказалось, что это экономически невыгодно. Энергетическая эффективность резко падает при одновременном росте цены. Кто-то заметил, что шина графических карт PCI Express без проблем работает с высокими скоростями, и тогда было решено сделать некий гибрид между нею и уходящим в прошлое SATA. Для этого разъем поделили на две части:

1. Специфическую. Небольшой порт сбоку.
2. Стандартную. Два порта для подключения SATA0.

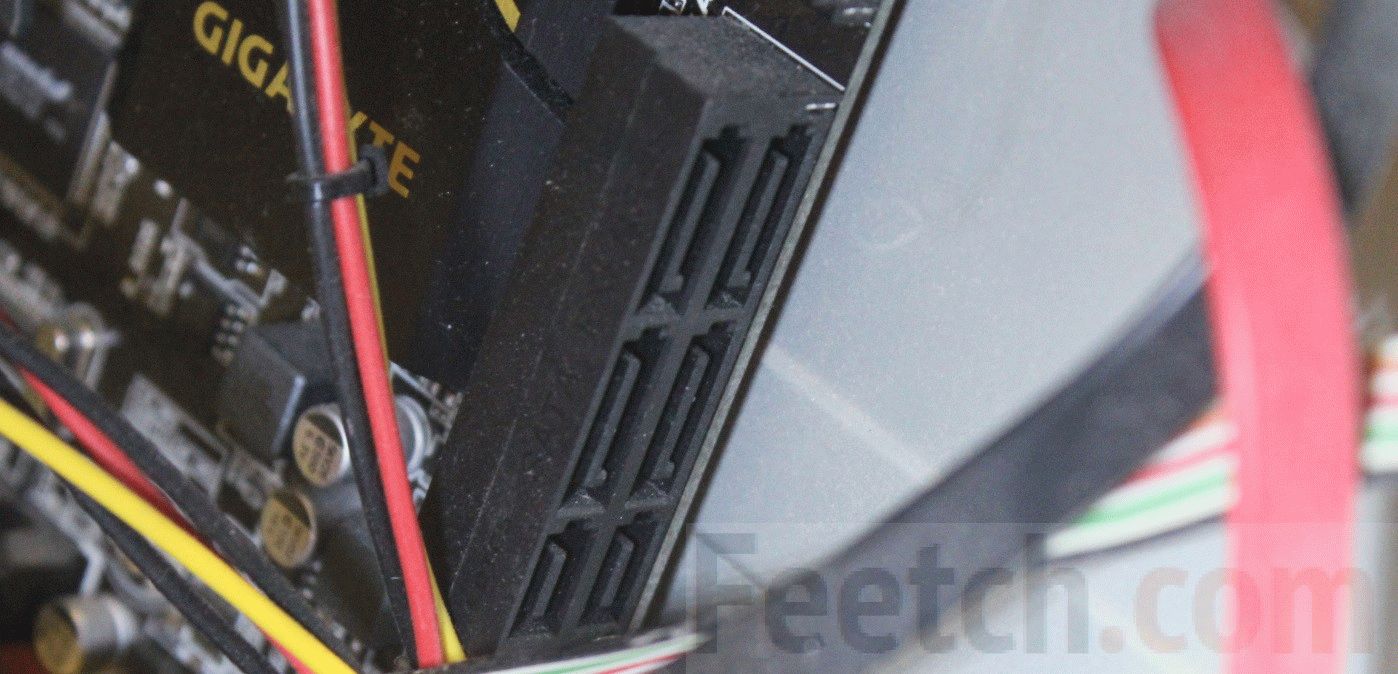

На рисунке представлен сдвоенный порт exSATA. Сюда можно включить 4 жёстких диск с интерфейсом SATA, либо 2 exSATA, либо 1 exSATA и 2 SATA. Ниже приведён пример включения двух накопителей SATA в один порт exSATA.

Из-за своих больших размеров, охватывающих сразу три слота exSATA вилка называется в среде профессионалов хабом. Начать нужно с проверки BIOS. Оказалось, что некоторые системные платы могут выключать поддержку SATA, полностью переходя на Express, поддерживающую скорость до 16 Гбит/с.

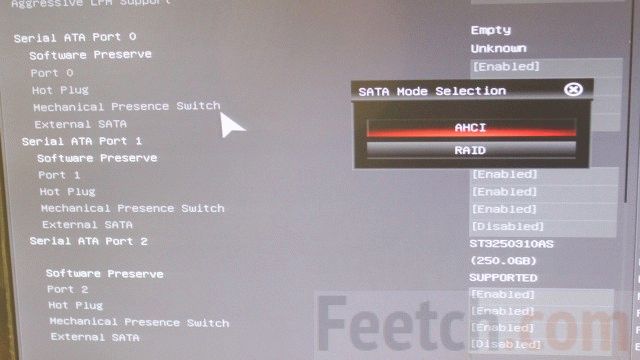

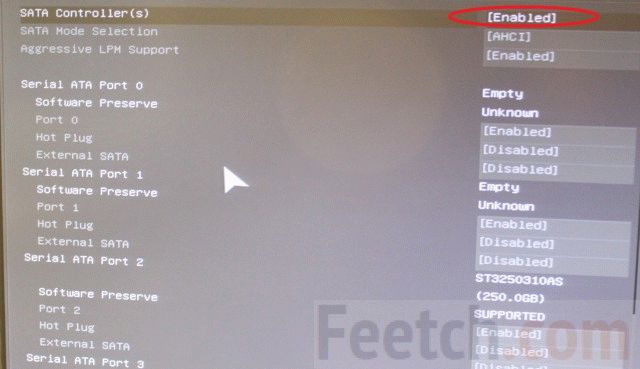

Одновременно можно посмотреть возможности BIOS по поводу RAID-массивов. Напомним, что в последнем случае несколько жёстких дисков могут дублировать свою информацию для надёжности, либо включаться попеременно, чем значительно увеличивается скорость работы. Более подробно на эту тему говорить не позволяет размер статьи.

Выбранный AHCI является режимом по умолчанию для большинства систем. Он обеспечивает максимальную совместимость со старым оборудованием совершенно прозрачно для пользователя. Для безопасного «горячего» подключения дисков рекомендуется выставить соответствующую опцию в настройках BIOS.

При установке новой операционной системы задаётся последовательность подключения загрузочных носителей. Жёсткий диск на первое место не ставится. Вместо этого лидерство отдаётся флэшке или DVD-приводу.

Перед подключением

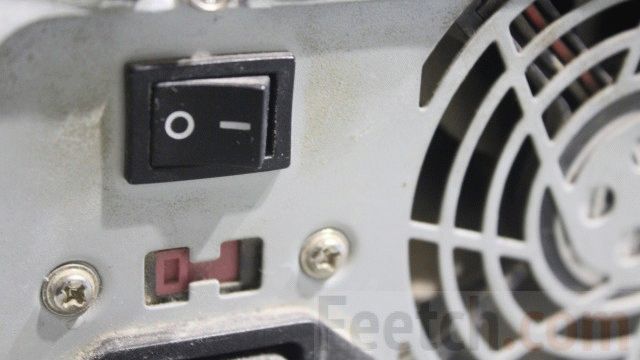

Как подключить жёсткий диск IDE

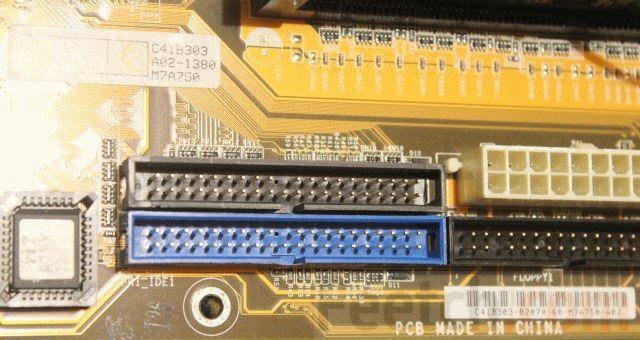

На материнской плате разъем IDE виден издалека. Узнать его можно по характерному слоту с множеством контактов и ключом, находящимся приблизительно в центре колодки.

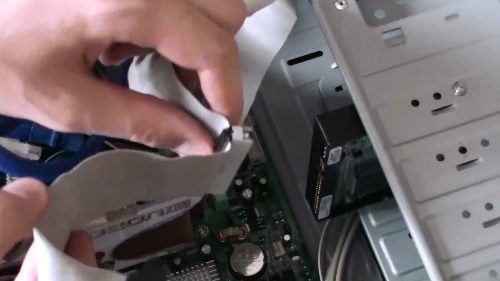

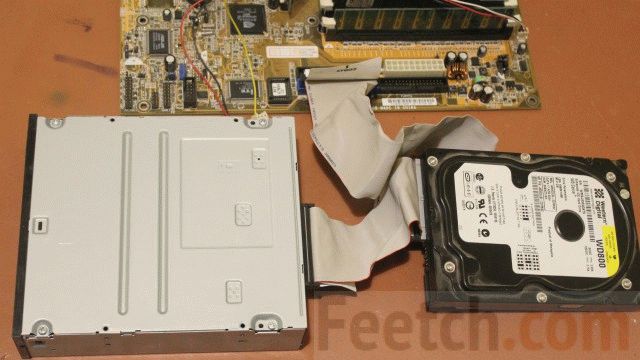

На каждый порт обычно вешается шлейф разветвителя, так что на канале одновременно стоят хозяин и слуга.

Перед подключением диска на его корпусе нужно правильно сконфигурировать перемычки – Slave или Master. На корпусе обязательно будет схема, как это сделать.

Для дисков от разных производителей порядок вставки перемычек будет неповторимым (они как будто соревнуются в этом). Диск обязательно должен быть мастером шины, иначе с него невозможен запуск операционной системы (No IDE Master detected). Поэтому на приводе CD нужно обязательно выставить перемычку слуги.

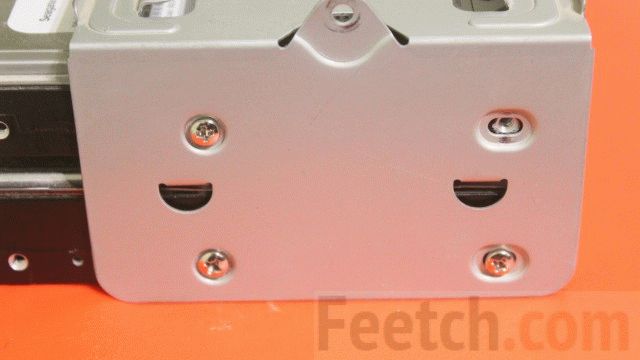

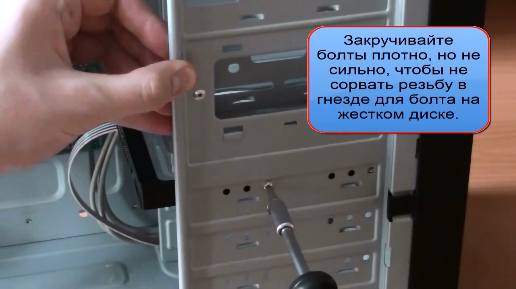

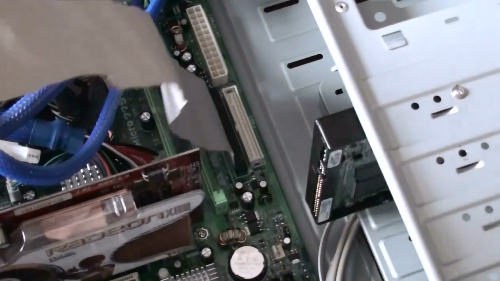

После установки перемычек вставьте жёсткий диск в подходящую корзину и закрепите его четырьмя винтиками с обеих сторон. Подключите одиночный коннектор шлейфа данных к соответствующему разъёму на материнской плате. Подключите шлейфы питания. Здесь порядок значения не имеет.

Теперь можно закрыть крышки системного блока и подключать компьютер. Система сама должна обнаружить новые подключения и все настроить. Пользователю придётся только подтверждать операции в Мастере подключения нового оборудования.

Если система путается, где Master, а где Slave – тогда необходимо сделать назначения в BIOS. Сразу после включения питания нажмите неоднократно клавишу F2 иди Del (по-разному) чтобы открыть установки BIOS. Найдите интерфейс описания порядка загрузочных устройств, задайте параметры. Первым идёт CD-привод, с которого ставится система. Сохраните установки клавишей F10. После этого начнётся загрузка операционной системы.

Как подключить жёсткий диск SATA к старой материнской плате

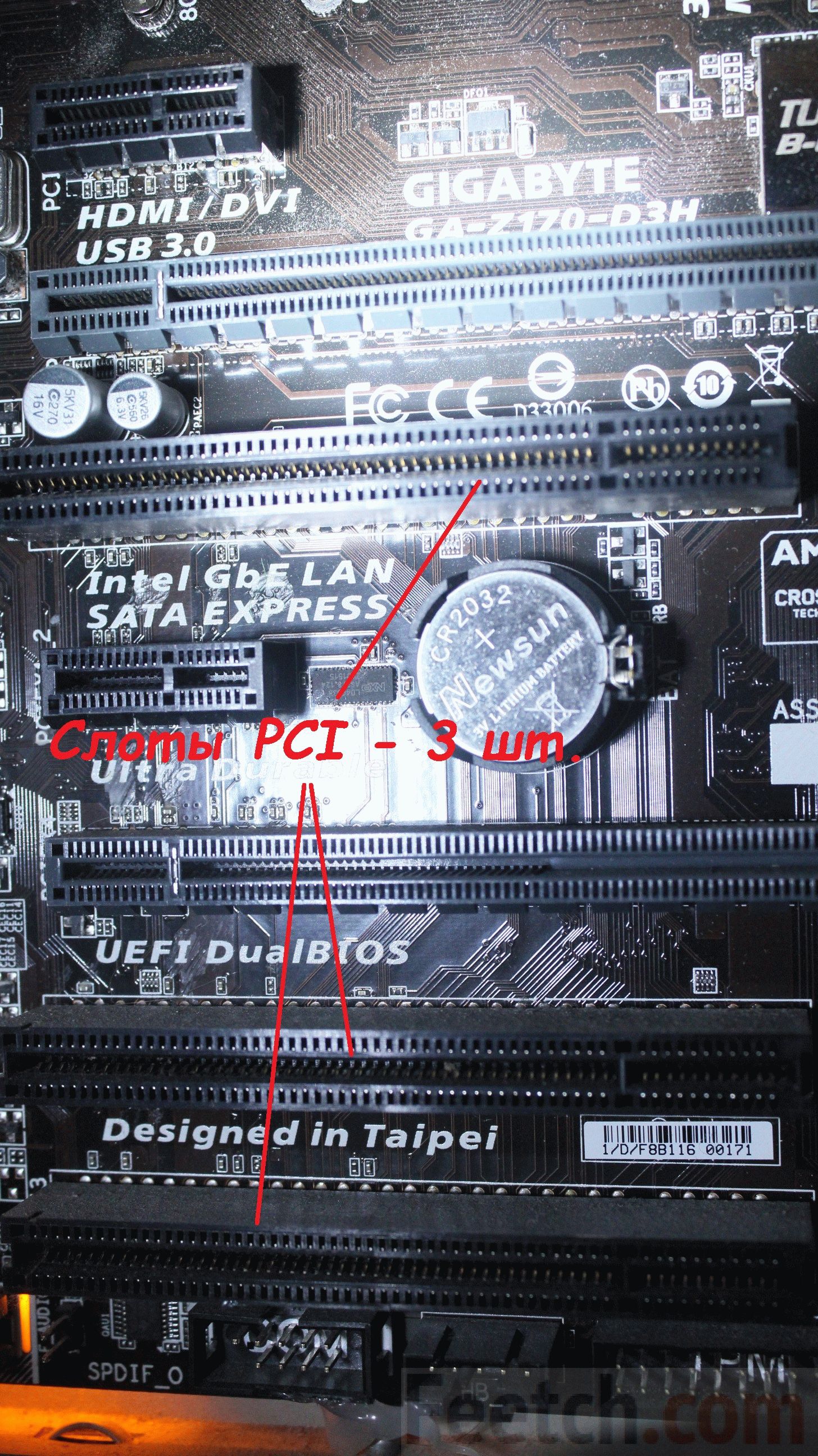

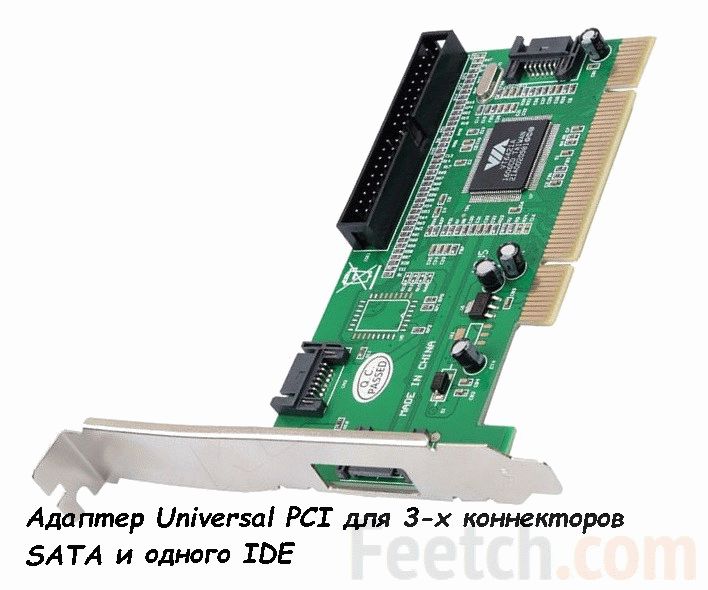

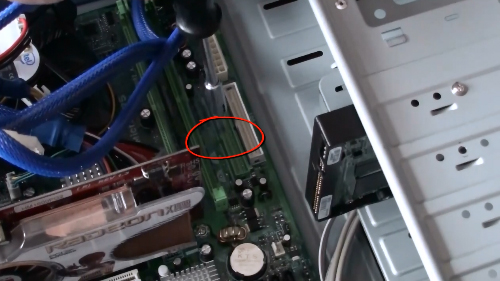

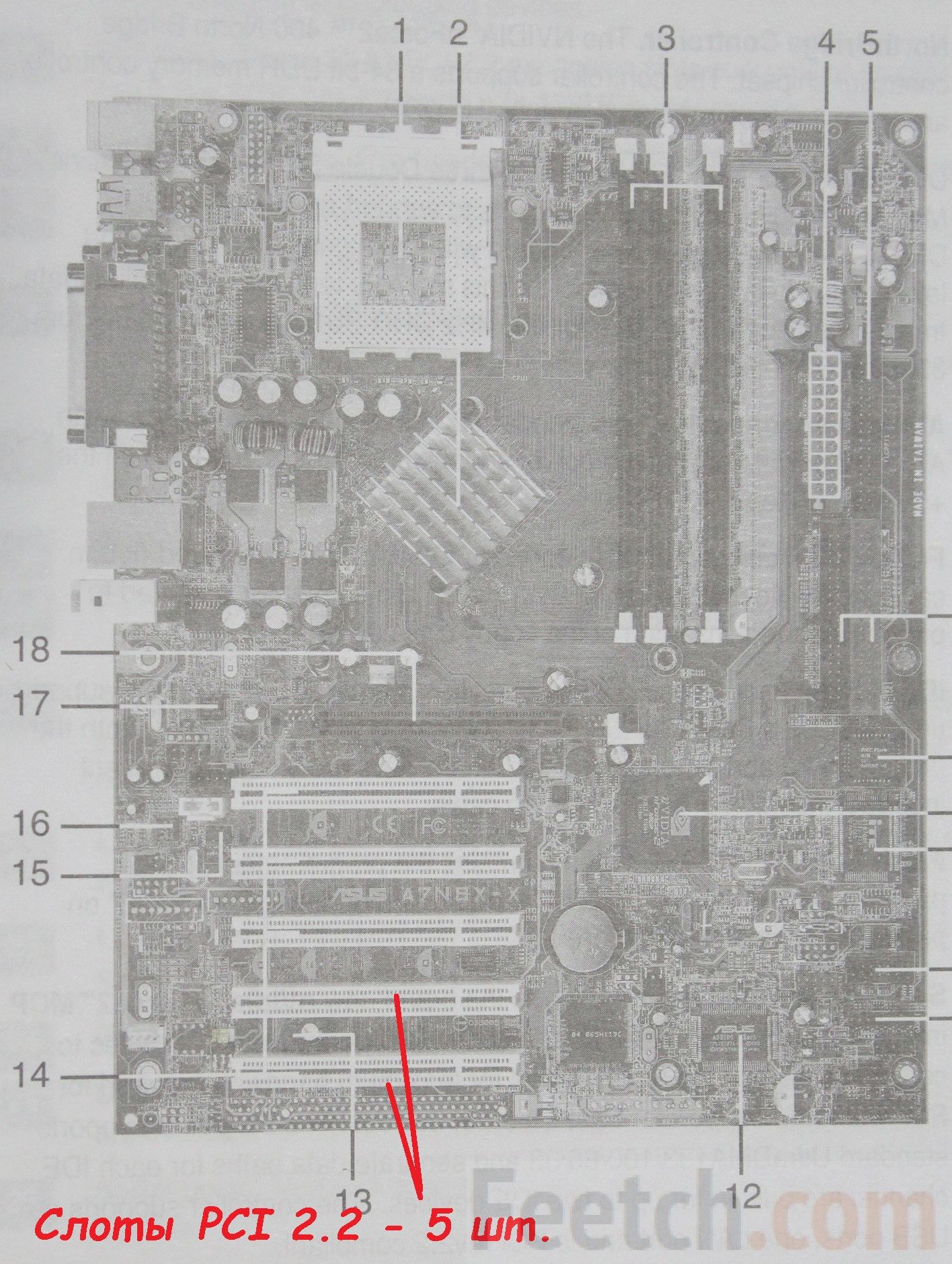

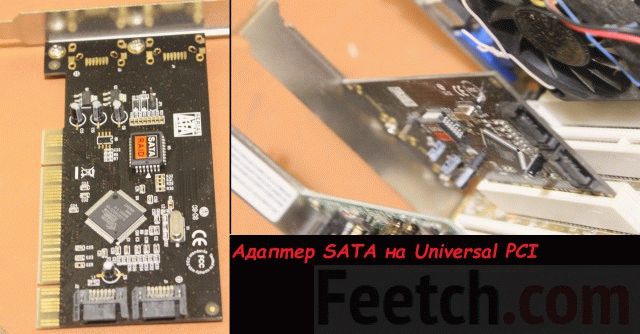

Для подключения жёсткого диска SATA используется адаптер для шины PCI. Он может обладать тем или иным количеством портов, соответственно, жёстких дисков ставится несколько.

Вставьте карту в слот, подключите жёсткий диск, поставьте в отсек и закрепите с обеих сторон винтами – всего два или четыре винта. Желательно выбирать расположение модулей внутри системного блока таким образом, чтобы между ними по возможности оставалось достаточно свободного пространства для обеспечения вентиляции. А то при перегреве компьютер будет автоматически отключаться.

Теперь подключите шлейф питания к жёсткому диску. Если блок питания старого образца под IDE, для подключения SATA понадобится переходник. Теперь можно подключать шлейф данных к жёсткому диску. После загрузки системы следует установить драйвер с прилагаемого в комплекте DVD, и новый накопитель станет виден через Проводник.

Иногда иного диска, кроме SATA, нет. И тогда нужно снова поставить Windows через PCI-адаптер. Загрузчик не увидит накопителя, но даст возможность найти вручную. Вот тут и нужно будет отыскать на DVD нужный драйвер для текущей операционной системы. После этого установщик заметит диск, и можно будет создать разделы для новой операционной системы. Это совершенно точно, потому что авторы ставили таким образом «семёрку» на старенький системный блок.

Внешний жёсткий диск на USB 3.0

Последовательный интерфейс стал настолько быстрым (до 5 Гбит/с), что сейчас выпускаются внешние жёсткие диски на USB 3.0. На материнской плате обычно имеются 20-pin сокеты, кроме того, часть портов выведена на заднюю стенку. Но если на жёсткий диск планируется поставить операционную систему, есть смысл поместить его внутрь системного блока. Переходников с 20-pin на microUSB 3.0 typeB обычно не удаётся найти, но можно использовать промежуточные переходники для стыковки.

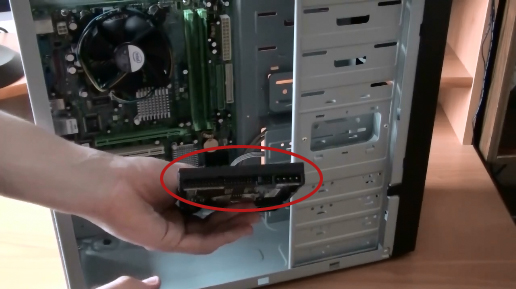

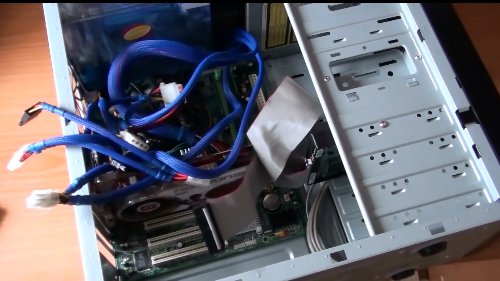

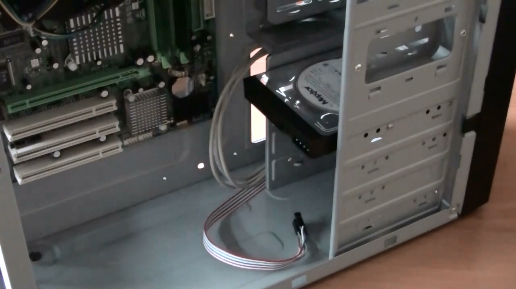

Каким образом должна быть произведена правильная установка и подключение жесткого диска . Куда мы будем его устанавливать? В корпусе имеются отсеки для устройств. Верхние отсеки корпуса предназначены, как правило для установки CD/DVD привода. А нижние отсеки, которые изображены на картинке, предназначены для установки винчестера.

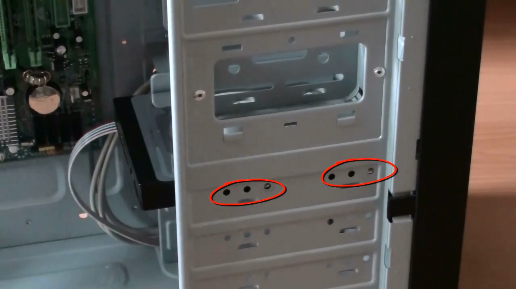

Мы выбираем любой отсек и туда помещаем винчестер. Каким образом мы будем его располагать? Необходимо его поместить так, чтобы разъемы винчестера смотрели внутрь корпуса.

Подключение жесткого диска SATA и IDE

не должно сопровождаться у вас с какими либо трудностями. По просьбе посетителя нашего сайта, давайте пройдём все этапы подключения жёсткого диска SATA от постановки в системный блок до определения его в BIOS. Устанавливать будем Дисковый накопитель Western digital (465 Гб, IDE) стандарта Serial ATA II.

Примечание: Так же Вам могут пригодиться статьи по этой теме: Как установить в системный блок , и !

на материнскую плату Asus P5K SE с четырьмя разъёмами SATA на борту

к одному разъёму уже подсоединён дисковод Optiarc DVD RW и по слухам работает, ну сейчас всё и проверим, работать начинаем на выключенном компьютере.

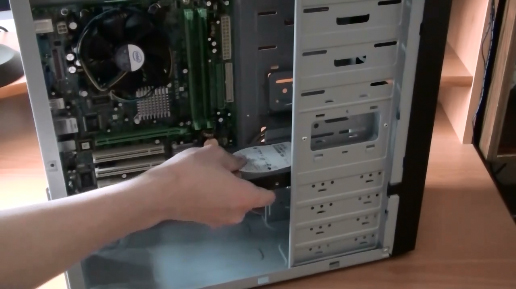

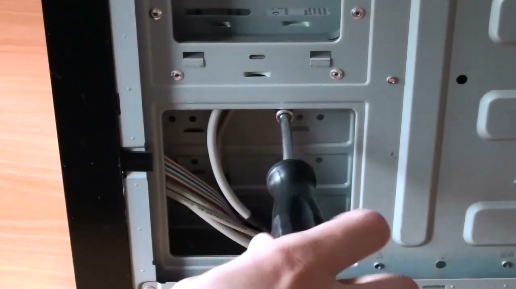

В первую очередь вставляем наш винчестер в специальную корзину нашего системного блока, никакой видеокарты снимать не надо, она находится выше и жёсткий диск мы ставим чуть ниже её, он прекрасно встал на предложенное ему место

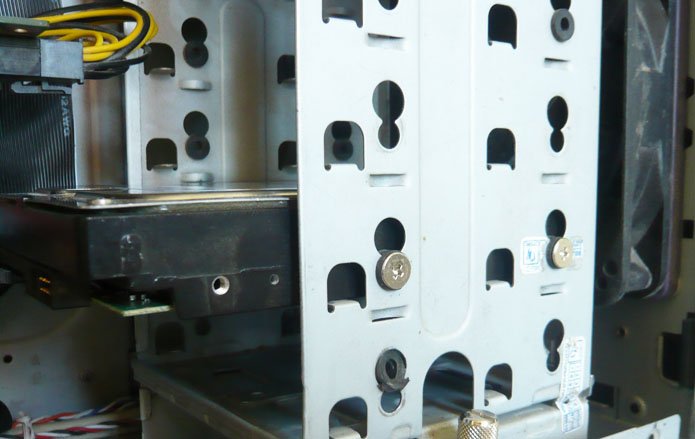

Можно заметить, что под ним достаточное пространство для вентиляции, далее крепим его четырьмя винтами. Между корзиной и корпусом жёсткого диска специальные резиновые шайбочки, особенность данного корпуса 6AR1.

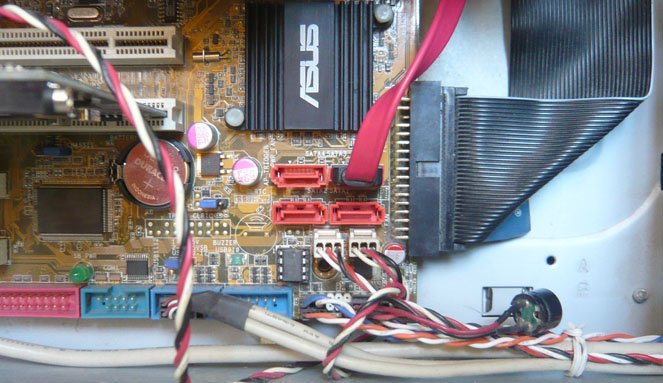

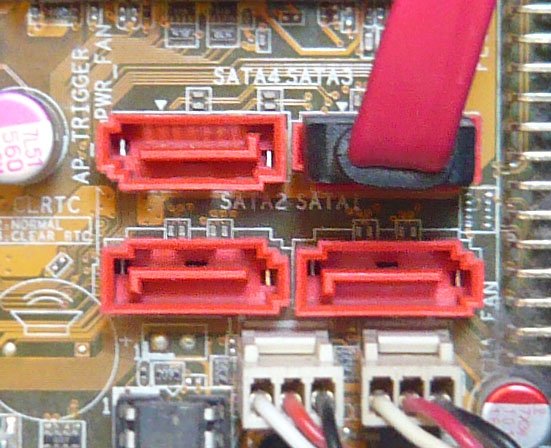

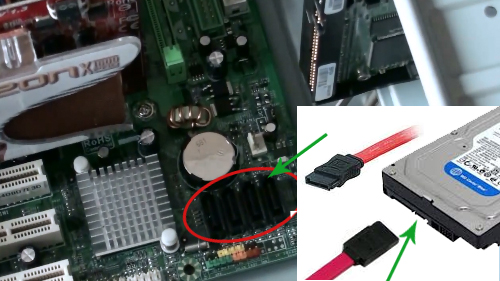

А вот и наши четыре разъёма контроллеров SATA на материнской плате, разъём номер три занят дисководом, а три другие свободны, выберем один из них, например разъём номер один

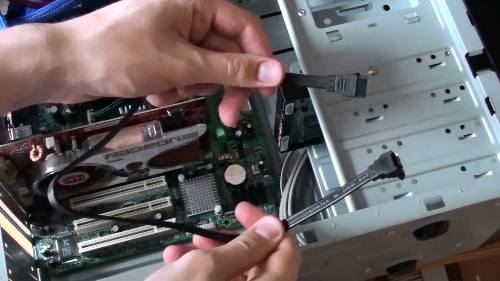

Подключать информационный SATA кабель пока не будем, он будет нам мешать при подсоединении к нашему жёсткому диску кабеля питания, итак соединяем наш винчестер и блок питания.

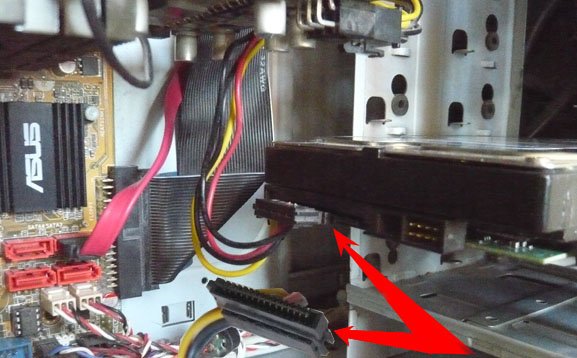

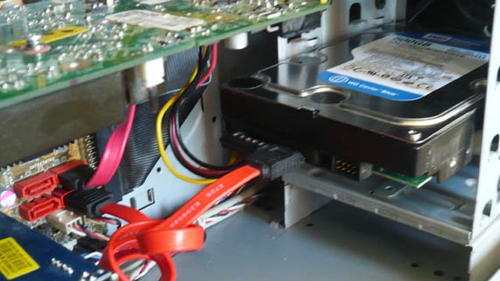

От блока питания идёт свободный кабель, подсоединяем его к разъёму питания на жёстком диске, подсоединили

если на вашем блоке питания нет кабеля с разъёмом SATA, вам нужен будет вот такой переходник

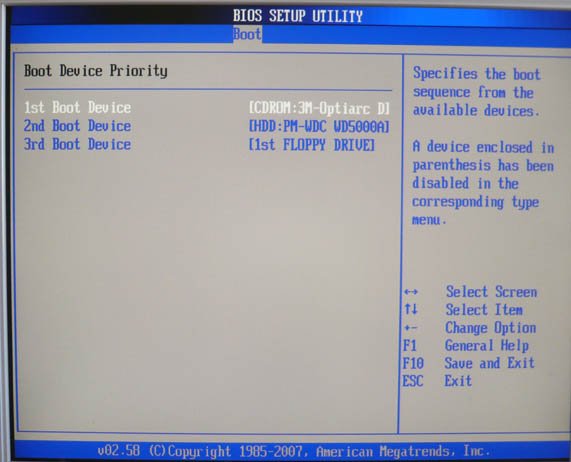

Для установки операционной системы нам нужно на вкладке Boot сменить приоритет загрузки с жёсткого диска на дисковод, проходим на данную вкладку и изменяем

Вставляем в дисковод дистрибутив с Windows, перезагружаемся и устанавливаем операционную систему.

А иногда друзья такое вроде бы простое действие, как подключение жёсткого диска SATA к материнской плате , оборачивается целым приключением. Наш читатель Александр столкнулся с такой проблемой. Разъёмы SATA на его материнской плате располагались неудобно, рядом с разъёмом PCI Express видеокарты. Так вот подключить эту самую видеокарту было практически невозможно, если винчестер уже был подсоединён к разъёмам SATA, видеокарта просто упиралась в интерфейсные кабели SATA и не вставлялась полностью в свой разъём PCI Express. Александр вышел из положения так: прикупил два интерфейсных кабеля SATA, с разъёмом в виде уголка и один даже обрезал вот таким образом и затем всё подсоединил.
