Как подключить внешний жесткий диск к ноутбуку — простая, подробная и доступная инструкция для каждого

Как подключить внешний жесткий диск к ноутбуку

Внешние жесткие диски, иначе external HDD, уже давно зарекомендовали себя, как неплохое подспорье для новых или устаревших ноутбуков. Они располагают внушительным объемом памяти и солидной скоростью передачи информации, что помогает хранить данные в безопасном месте, держать все под рукой, делиться ими или копировать контент с других носителей. Так что, если «родной» винчестер мало объемный или занят, приобретение внешнего, например, терабайтника вполне оправдает вложенные средства. Однако, не каждый обладатель этого девайса знает, как подключить внешний жесткий диск к ноутбуку, чтобы он функционировал с максимальной продуктивностью. Рассмотрим важные нюансы подключения.

Немного теории

Если до этого вам не приходилось подключать внешние носители, то перед практическим выполнением ознакомьтесь с теоретической частью процесса. Жесткий диск можно присоединять к телевизору, к компьютеру и ноутбуку напрямую. При подсоединении к ТВ он поддерживает исключительно функцию просмотра.

Первое, что требуется от пользователя — обладателя внешнего винчестера – это умение разбирать и собирать гаджеты, понимание назначения всех имеющихся разъемов, расположенных на материнке ноутбука или ПК. Если вы не в курсе, как подключить жесткий диск к ноутбуку, то лучше поручить задачу более опытному пользователю. Иначе можно случайно повредить устройство. Если же минимальные познания имеются, то это займет не больше 15 минут. По контактам для подсоединения питания (на материнке) выявляем тип имеющегося интерфейса — IDE, SATA или другой. Чем актуальней интерфейс, тем лучше скорость передачи данных. Далее определяем, какие переходники понадобятся для подключения, например, SATA-IDE, SATA-USB или вариант IDE-USB. Необходимо учесть, что у многих моделей ноутбуков внешние разъемы для подсоединения жестких дисков отсутствуют, и их приходится коннектить исключительно через USB-порт.

Рассмотрим имеющиеся виды подключения

Итак, как подключить внутренний жесткий диск к ноутбуку? Повсеместно распространенные интерфейсы подключения HDD — это IDE и SATA. Они разнятся скоростью передачи информационных данных — IDE обеспечивает всего 133 Мбит/с, более продуктивный и современный SATA – около 6 Гбит/с, тогда как SATA Express выдаст все 16 Гбит/с. Существуют и другие, более редкие интерфейсы для передачи информации, к примеру, Thunderbolt для Apple.
Остановимся на том, как подключить ide жесткий диск к ноутбуку. IDE или Integrated Drive Electronics – это параллельный интерфейс подсоединения накопителей (оптических приводов, винчестеров), почти исчез с рынков компьютерных технологий. Но, хоть и редко, но он все же встречается, то упомянуть о нем необходимо. К материнской плате IDE подсоединяется широким соединительным шлейфом IDE.

Если жесткий диск ide невозможно присоединить к материнке ноутбука напрямую, то это делают с переходником. Купить коннектор IDE-SATA можно в специализированных магазинах. При покупке надо удостовериться, что в комплекте есть два шнура — кабель USB, адаптер питания, диск с необходимыми для устаревшей операционки драйверами, сам переходник с разъемами и инструкция. Если подходящего разъема не имеется, то его осуществляют с помощью USB-портов.

Теперь перейдем к тому,как . SATA или Serial ATA — так называемый последовательный интерфейс для обмена информацией между накопителями. SATA считается более актуальным аналогом интерфейса ATA (IDE). Принципиально он медленнее параллельного (АТА), но благодаря использованию более высоких частот интерфейс SATA функционирует быстрее стандарта IDE. К материнке он присоединяется при помощи SATA кабеля. К ноутбуку он подключается или напрямую к материнке, или с использованием переходника. Каждому девайсу SATA полагается свой разъем, поэтому конфликта Slave/Master не будет, и функционировать смогут несколько устройств единовременно.

Подключение через порт USB

Разберемся, как подключить внешний жесткий диск к ноутбуку используя порт USB? Для начала находим параметры нашего накопителя, которые указаны на корпусе. 3,5-дюймовый накопитель с одной стороны подсоединяем к USB-порту устройства, а с другой — в розетку. Проблема в том, что зачастую питания компьютера или лэптопа для раскрутки данного винчестера недостаточно. Посему подключение к электросети дает способность с хорошей скоростью скидывать данные на ПК.

2,5-дюймовый HDD надо с одной стороны присоединить к жёсткому диску, с другой — в USB-разъём. Но если USB-порт не «выдаёт» необходимые 5 В, то второй конец Y-образного кабеля следует тоже присоединить к ПК. Тогда внешний диск получит недостающее питание и заработает без сбоев.
Сам порт USB тоже влияет на скорость передачи. Если в самых первых USB 1.0 она не превышала 12 Мб/с, то в USB-портах 2.0 данные уже переносились с более серьезной скоростью — 480 Мб/с, что было довольно таки неплохим результатом. А USB 3.0 вообще предлагает суперскорость — около 5 Гбит/с.

Интерфейсы подключения могут быть самые разные. Например, если ноутбук американский, то можно применить интерфейс Firewire или, к примеру, eSATA, что сделает HDD такого типа универсальным. Когда лэптоп «увидит» внешний HDD, его следует испытать. На рабочем столе надо создать обычный документ и перетащить его мышью на свежеподключенный внешний винчестер. Если все порты функционируют нормально, то данный процесс продлится пару секунд. В случае, если понадобится установка драйверов, то воспользуйтесь диском или обновите драйвера с помощью интернета, и винчестер заработает, как флешка. Не забудьте присвоить новому накопителю букву.

Подсоединение обычного и съемного винчестеров

Про то, как частично было написано выше. Когда вы подобрали подходящий адаптер, то его присоединяют к жесткому диску ПК, применяя подходящий коннектор. Если в наличии интерфейс IDE, то понадобится соединитель с широким входом,а если SATA, то с узким. Потом берем коннектор USB, идущий от адаптера, и подсоединяем к USB-контроллеру портативного устройства. Тогда жесткий диск станет функционировать как простой накопитель, откуда будет поступать или передаваться информация. Важно: в адаптере встроен светодиодный индикатор. Наблюдайте за сигналами, которые он подает: во время передачи информации он мигает. Тогда можно приступать к передаче данных.

Осталось узнать, как подключить съемный жесткий диск к ноутбуку. Достаем USB-кабель, идущий в комплекте с жестким диском. Можно воспользоваться шнуром от любого другого гаджета. Вставляем его одним концом в боковой разъем на коробе жесткого диска, а другой конец кабеля — в USB-разъем на боковой панели лэптопа или системного блока ПК (позади или спереди). Жмем на ярлык «Мой компьютер». Там среди всех дисков появится значок съемного жесткого диска. Щелкаем по нему дважды для его открытия. Важно: для выключения съемного винчестера сначала надо закрыть его, и в менеджере «мой компьютер» нажать на его значок. После открываем правой кнопкой мышки меню и выбираем команду «Извлечение устройства». Только тогда вынимаем провод из разъема и убираем винчестер в чехол.

Если есть потребность постоянно прибегать к внешнему жесткому диску, то надо приобрести для него контейнер с адаптером. Он позволит избежать нечаянной поломки устройства.

Казалось бы, нет ничего проще, чем такая простая операция, как подключение внешнего жесткого диска к компьютеру или телевизору. Но некоторые обладатели внешних жесткий дисков не учитывают один немаловажный нюанс, который следует предусмотреть еще перед покупкой накопителя.

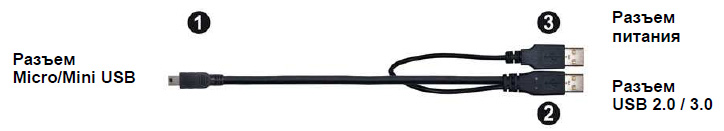

А дело все в том, что многие модели внешних жестких дисков подключаются при помощи двух USB разъемов. Для чего это сделано и как подключить внешний жесткий к телевизору, чтобы он заработал? Читайте далее, все объяснит!

Как правильно подключить внешний жесткий диск к телевизору или ПК

Внешний жесткий диск питается от компьютерного USB порта. Но некоторые старые ПК не всегда выдают требуемое стандартом напряжение в 5 вольт, которое необходимо для работы диска. Если ваш накопитель не работает, необходимо подключить оба USB разъёма Y-кабеля к ПК или телевизору. Это нужно для того, чтобы снабжать накопитель достаточным количеством энергии.

Некоторые модели внешних накопителей комплектуются дополнительным шнуром питания. Такой шнур питания может при необходимости обеспечить дополнительное питание для диска.

Для подключения к компьютеру нужно использовать только USB кабель, который входит в комплект поставки. Но если, у вас есть шнур питания с одним USB разъемом, — возможно придется докупить необходимый кабель. Если внешний жесткий диск, так и не заработал, то нужно проверить кабель с другим устройством.

Подключение диска к компьютеру или телевизору

Теперь, когда вы знаете особенность подключения внешних жестких дисков, подключить накопитель не составит труда. Убедитесь, что у компьютере, ноутбука или телевизора есть два свободных USB слота.

Совет: если вы решили купить накопитель для телевизора, — убедитесь, что у него есть необходимый Y-кабель, а телевизор имеет 2 USB разъема.

Всегда подключайте все разъёмы usb шнура к вашему ноутбуку или телевизору. Если на вашем компьютере свободен только один USB-порт, то подключите разъём Y-кабеля (2), который отвечает за передачу данных (при этом работоспособность устройства производителем не гарантируется).

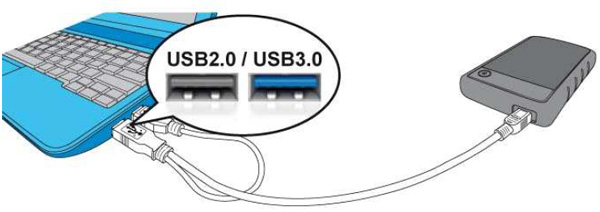

Подключение внешнего жесткого диска через подключение через Y кабель:

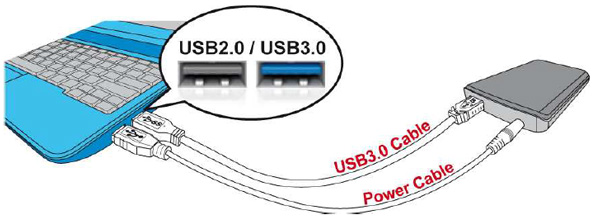

Подключение внешнего жесткого диска через дополнительный кабель питания:

Если накопитель не включается

Если жесткий диск не включается, проверьте следующее:

Одного USB-порта может не хватать для снабжения диска достаточным уровнем энергии. Подключите оба разъёма Y-кабеля USB к вашему компьютеру.
Убедитесь, что накопитель правильно подключен к USB разъемам на компьютере.
Убедитесь, что USB порт исправен. Если нет, воспользуйтесь другим USB портом.

У любого пользователя в любой момент может возникнуть недостаток в имеющемся хранилище на компьютере. К счастью, проблему можно достаточно легко решить, используя внешний жесткий диск. О том, как выполняется подключение данного устройства к компьютеру, и пойдет речь в статье.

Ранее на нашем сайте уже отводилась отдельная статья, посвященная внешнему жесткому диску. В ней мы поговорили и том, в каких целях чаще всего пользователями применяется внешний жесткий диск, а также как правильно необходимо подходить к выбору данного устройства.

И вот вы обзавелись внешним жестким диском. Дело осталось за малым – подключить его к компьютеру.

Как подключить внешний жесткий диск?

Удобство внешнего жесткого диска от обычного заключается в том, что для его подключения вам не потребуется вскрывать корпус вашего компьютера или ноутбука, а значит, с задачей сможет справиться даже начинающий компьютерный пользователь.

Как правило, существует три вида внешних жестких дисков, отличающихся способов подключения:

Переходник SATA на USB;
Переходник IDE на USB;
Один из первых двух видов, дополнительно оснащенных блоком питания.

1. Вскройте упаковку со внешним жестким диском. Как правило, большинство современных моделей состоят из самого устройства, а также USB-кабеля, с помощью которого и будет выполняться подключение. Некоторые же модели могут еще дополнительно питаться от сети, поскольку питания от USB для работы винчестера может быть недостаточно, поэтому в данном случае в комплекте будет прилагаться блок питания.

2. Если к вашему внешнему винчестеру идет блок питания, подключите один его конец к диску, а другой, соответственно, вставьте в розетку.
3. Осталось подключение самого устройства к компьютеру. Для этого один конец USB-переходника вставляется в диск, в другой, соответственно, подключается к любому свободному USB-порту на вашем компьютере. В некоторых случаях для подключения жесткого диска может потребоваться использование двух USB-портов на компьютере – если это ваш случай, оба конца необходимо подключить к свободным портам на компьютере.

Большинство моделей внешних жестких дисков оснащены на корпусе встроенным LED-индикатором, загорание которого говорит о работе HDD. Через несколько мгновений жесткий диск должен отобразиться в проводнике компьютера. Собственно, по данному вопросу все.

Как подключить обычный жесткий диск в качестве внешнего?

В том случае, если у вас имеется обычный жесткий диск, который бы вы хотели сделать внешним, то без дополнительного оборудования не обойтись. Речь идет о специальном боксе, в который и будет вкладываться детский диск.

Преимущества данного способа очевидны: во-первых, самостоятельно собранный внешний жесткий диск обойдется вам значительно дешевле, нежели готовый вариант, а во-вторых, вы можете собрать собственный внешний жесткий диск по индивидуальному подбору всех требуемых характеристик.

Что понадобится для самостоятельной сборки внешнего жесткого диска:

Жесткий диск;
Подходящий бокс;
Кабель для подключения;
Отвертка среднего или малого размера (размер необходимо уточнять уже после выбора бокса).

Этапы сборки внешнего жесткого диска

1. С помощью отвертки разберите корпус бокса. В результате у вас должно получиться две половинки, одна из которых является контроллером (крышкой), а другая «карманом».

2. Теперь в ход идет жесткий диск. Вам необходимо вставить его в «карман» бокса в полном соответствии с контактами SATA. Жесткий диск должен войти в бокс легко, без использования дополнительных усилий.

3. Соедините второй элемент бокса и зафиксируйте жесткий диск винтами. Теперь внешний жесткий диск готов к эксплуатации. Подключение такого устройства выполняется точно таким же образом, как это описано выше.

Если у вас остались вопросы, связанные с подключением внешнего жесткого диска к компьютеру, задавайте их в комментариях.

Многие современные модели ТВ позволяют подсоединять внешние портативные запоминающие устройства, поэтому у пользователей все чаще возникает вопрос, как подключить жесткий диск к телевизору. Казалось бы, сделать это достаточно просто: подсоединить накопитель с информацией к телевизору через стандартный USB-кабель. Но, используя такой вид подключения, не всегда информация, имеющаяся на HDD, корректно воспроизводится на экране ТВ. Рассмотрим альтернативные варианты подсоединения.

Современные ТВ все чаще выступают в роли мультимедийных центров, что, как правило, связано с хранением больших объемов информации. Это могут быть не только фильмы и передачи, но также игры и прочий медиа-контент. Если вы не пользуетесь внешним накопителем для вашего ТВ, то ниже приведены 3 причины приобрести его.

Не нужно хранить большое количество коробок с DVD-дисками. Всю цифровую информацию можно записывать и хранить на внешнем накопителе. В любой момент просмотр ее доступен на большом экране ТВ.
Жесткий диск для телевизора – незаменимая вещь при записи видео с эфирных каналов . Встроенной памяти ТВ часто не хватает для сохранения большого объема информации, да и размера USB флешки, которую тоже можно , не всегда достаточно. Современные HDD обладают большими возможностями относительно размеров доступной памяти.
В некоторых случаях внешний жесткий диск – это единственный способ просмотра медиаконтента на большом экране. Не все устройства имеют подходящий разъем для HDMI кабеля, да и в наличие он есть не всегда, тогда как USB-шнур идет в комплекте с портативным запоминающим прибором такого типа.

Любой ли HDD можно подключить к ТВ

На сегодняшний день существует два вида таких накопителей.

Внутренний жесткий диск

Инструкция по подключению внешнего накопителя к телевизору

На панелях TV, которые имеют возможность читать информацию с внешних накопителей такого типа производителем предусмотрено несколько USB слотов. Например, на LG у соответствующего разъема имеется надпись «HDD IN». Через него и происходит подключение внешнего жесткого диска. После, на экране появляется меню с возможностью выбора типа контента. В случае отсутствия такого окна, или когда требуется открыть уже подключенный внешний жесткий диск, войти в меню устройства можно через ПДУ ТВ. Таким же образом происходит синхронизация и на телевизорах других производителей Samsung, Sony, Philips, Sharp.

Разъем HDD IN

Чтобы портативный запоминающий прибор и ТВ работали без сбоев с файлами больших размеров, они должны поддерживать современную технологию USB 3.0. Она обеспечивает на сегодняшний день самые высокие показатели скорости и производительности.

Инструкция по подключению винчестера к телевизору

Как говорилось ранее, для его подключения потребуется дополнительный переходник. В него входит адаптер , в который вставляется SATA и кабель подключения . Шнур с одной стороны имеет микро USB (подключается к адаптеру), с другой – два стандартных USB, черного и красного цвета. Первый выступает в качестве основного проводника, второй – для дополнительного питания.

Адаптер STLab U-960 для подключения HDD/SSD SATA III

Для синхронизации с TV, винчестер следует извлечь в безопасном режиме из компьютера, вставить его в адаптер и подцепить к телевизору как внешний накопитель . Если размер SATA большой, лучше подсоединить его через оба USB-штекера. Например, на боковой панели смарт ТВ самсунг имеет три USB-разъема. Поэтому с подключением здесь проблем не возникнет.

Что делать, если телевизор не видит внешний HDD

Не всегда коммутация двух устройств проходит успешно. В случае, когда накопитель подцеплен к TV, но на экране не появляется окно синхронизации или при попытке открыть его выходит сообщение, что подключенных устройств нет, следует провести такие действия.

Использовать дополнительный USB -штекер (как правило, он красного цвета), если таковой имеется. Возможно, прибору не хватает питания.
Проверить правильность подключения накопителя.
Проверить работоспособность оборудования. В этом случае можно подключить внешний жесткий диск к компьютеру, а в USB-разъем на телевизоре вставить любой другой прибор с содержащейся на нем информацией (флешка, смартфон, планшет).
Отформатировать HDD в системах FAT 32 или NTFS (в этом случае, вся содержащаяся на нем информация будет удалена).

Неважно какое устройство подключается к телевизору, внешний жесткий диск или внутренний, схема соединения кабелей, синхронизация и открытие – одна и та же. Смотреть ваши любимые фильмы, хранящиеся на HDD, будет приятнее с хорошим звуком. Для реализации этого нюанса можно подключить к телевизору различные . Так, можно , подключить или даже простые колонки от . Здесь все зависит от вашего бюджета и того, насколько качественный звук вам необходим.

Добрый день, Друзья! Мы рады вас приветствовать на нашем обучающем Интернет портале полезных советов.

Сегодня мы продолжим говорить о способах модернизации ПК. В современном мире объемы хранимой информации растут с каждой минутой: понравилось видео – сохраняем на жесткий диск, одна фотография в хорошем качестве уже занимает 10-ки Мб, а еще нам хочется сохранить и музыку, и картинки, и прочие файлы. Благо размеры современных дисков достигли Терабайтов (1024 Гб).

Но не у всех из нас все так сказочно. У кого-то старенькие компьютеры, а данные хранить где-то нужно. Решение нашлось само собой: внешний жесткий диск. Подключаем его с помощью USB-порта и получаем дополнительное хранилище данных. Как подключить внешний жесткий диск, зачем он нужен и какой форм-фактор выбрать? – обо всем этом читаем в нашей новой статье.

Что дает usb 3.0

Практичность внешнего носителя информации трудно переоценить. Его можно использовать как резервное хранилище данных, можно также использовать для переноса больших объемов информации с одного компьютера на другой, или же как дополнение-расширение для основного жесткого диска.

До недавнего времени удобство использование внешних “жестких” оставляло желать лучшего. А всему виной был медленный интерфейс передачи данных. Но ситуация изменилась, когда на смену медленному интерфейсу USB 2.0 пришел более производительный USB 3.0.

Основные преимущества USB 3.0 :

Новая разработка USB 3.0, как обещают производители, позволит копировать данные на внешний носитель информации со скоростью до 625 Мбайт/с (для сравнения, USB 2.0 достигает максимум 60 Мбайт/с). Т.о. скорость передача данных увеличена в десять раз (т.е. 500 Гб данных будут перенесены на внешний диск, примерно, за полчаса).
Ввиду увеличения передаваемой силы тока почти в два раза, новая технология дает возможность с одного порта подпитывать гораздо больше устройств.

Вы скажите: “Новая технология – это конечно хорошо, но у меня старый ПК. И покупать новый компьютер пока нет возможности”. А его и не надо покупать!

1. Для настольных персональных компьютеров существуют платы расширения с разъемами USB 3.0. Чтобы подключить такой адаптер, необходимо наличие свободного слота PCI Express версии x1.

Установка новой платы не вызовет у вас проблем. Выключите компьютер, откройте корпус системного блока, вставьте карту в свободный слот, соберите компьютер, включите его, установите драйвер и ваш компьютер готов к работе.

Примерная стоимость платы расширения для слота PCI Express (x1) с двумя разъемами USB 3.0 составляет порядка 500-800 рублей.

2. Апгрейд ноутбука сделать еще проще. Единственное условие – это наличие слота для карт ExpressCard.

Выключить ноутбук, вставить карту в соответствующий слот, включить компьютер, установить драйвер и все готово. Примерная стоимость карты для слота ExpressCard с двумя разъемами USB 3.0 составляет порядка 1000 рублей.

Выбираем форм-фактор внешнего жесткого диска

На сегодняшний день распространены два варианта внешних жестких дисков с форм-фактором 2,5 и 3,5 дюйма. Каждый вариант имеет свои плюсы и минусы. Поговорим о них подробнее.

Преимущества :

Компактный размер;
Не требуется дополнительно питания;
Малый вес (200-300 г);
Устойчивы к падению.

Недостатки :

Небольшой объем;
Высокая стоимость дискового пространства (руб./Гб)
Несколько медленее по сравнению с 3,5” моделями.

Учитывая компактный размер и легкость 2,5” жестких дисков, а также их защищенность от внешнего воздействия, они идеально подходят для переноса больших объемов данных или для использования в качестве “большой флешки”.

Преимущества :

Большая емкость (до 3 Тб);
Низкая стоимость дискового пространства (примерно 20 коп./Гб);
Быстрее по сравнению с 2,5” дисками.

Недостатки :

Громоздкие (большой размер);
Большой вес (до кг);
Обязательно наличие дополнительного питания.

Учитывая плюсы и минусы жестких дисков форм-фактора 3,5”, они идеально подходят в качестве дополнительного жесткого диска большего объема или же в качестве стационарного хранилища для регулярного резервного копирования данных.

Друзья, выбирайте наиболее подходящий для вас вариант жесткого диска и пользуйтесь на здоровье. Из того, что сейчас есть в продаже я, основываясь на оценке профессионалов и прислушиваясь к их мнению, рекомендую вам следующие варианты:

3,5” диск FreeAgent 2TB от компании Seagate (самая высокая скорость);
2,5” диск Samsung S2 Portable объемом 640 Гб.
