Какие параметры указывать для включения библиотеки ардуино. Ардуино: установка библиотек в Arduino IDE

Часто задаваемые вопросы

1. Откройте zip-файл, скачанный с сайт.
2. Извлеките DLL-файл в любое место на компьютере.
   • Далее мы советуем вам поместить файл в папку той программы, которая запрашивает данный файл. Убедитесь, что вы используете 32-разрядный формат DLL-файла для 32-разрядной программы, а 64-разрядный формат DLL-файла для 64-разрядной программы, иначе может возникнуть ошибка 0xc000007b.
3. Если вышеописанные действия не решат вашу проблему, поместите файл в системную папку. По умолчанию эта папка находится здесь:
   • C:\Windows\System (Windows 95/98/Me),
     C:\WINNT\System32 (Windows NT/2000), or
     C:\Windows\System32 (Windows XP, Vista, 7, 8, 8.1, 10).
4. В 64-разрядной версии Windows папка для 32-разрядных DLL-файлов по умолчанию расположена здесь:

C:\Windows\SysWOW64\ , а для 64-разрядных DLL-файлов
C:\Windows\System32\ .

Обязательно перезапишите все существующие файлы (но сохраните резервную копию оригинального файла).

Перезагрузите компьютер.

Если это не устранило проблему, попробуйте выполнить следующие действия, чтобы занести файл в реестр:

Для 32-разрядных DLL-файлов в 32-разрядных версиях Windows и для 64-разрядных DLL-файлов в 64-разрядных Windows:

1. Откройте командную строку с повышенными правами.
   • Для этого нажмите Пуск, Все программы, выберите Стандартные, кликните правой кнопкой мышки по Командной Строке, далее нажмите «Запуск от имени администратора».
   • Если вас просят ввести пароль администратора или подтвердить, то введите пароль или нажмите «Разрешить».
2. Далее введите regsvr32 "filename".dll и нажмите Enter.

Занесение в реестр 32-разрядных DLL-файлов в 64-разрядной версии Windows:

1. Откройте командную строку с повышенными правами, выполнив вышеописанные действия.
2. • cd c:\windows\syswow64\
3. Далее введите следующее и нажмите Enter:
   • regsvr32 c:\windows\syswow64\"filename".dll

DLL файлы это динамические библиотеки, которыми пользуется множество программ на вашем ПК. В момент удаления или обновления одной из программ с ПК может получится так, что ранее установленные в операционной системе файлы DLL могут удалиться по ошибке. Кроме такой ситуации очень часто система не может обнаружить DLL из-за вирусов, нелицензионного программного обеспечения, которые безусловно накладывают негативный след от своего пребывания на компьютере.

Очень часто файлы DLL пропадают из-за разрыва связей программы и операционной системы в случаях, когда пользватель в ручном режиме переносит программу из одной папки в другую. Только автоматические и системные средства удаления и установки программ на ПК могут обеспечить максимально комфортное использование компьютера и операционной системы.

Dynamic-link library

DLL (англ. Dynamic-link library) - динамическая библиотека

DLL (англ. Dynamic-link library) — понятие операционной системы Microsoft Windows, динамическая библиотека, позволяющая многократное применение различными программными приложениями, понятие операционной системы Microsoft Windows. K DLL относятся также элементы управления ActiveX и драйверы.

Формат файлов DLL придерживается тех же соглашений, что и формат исполняемых файлов EXE, сочетая коды, таблицы и ресурсы.

Цели введения DLL

Первоначально предполагалось, что введение DLL позволит эффективно организовать память и дисковое пространство, используя только одну инстанцию библиотечных модулей для многих приложений. Это было особенно важно для ранних версий Microsoft Windows с жёсткими ограничениями по памяти.

Далее, предполагалось улучшить эффективность разработок и использования системных средств за счёт модульности. Замена DLL-программ с одной версии на другую должна была позволить независимо наращивать систему, не затрагивая приложений. Кроме того библиотеки DLL могли использоваться разнотипными приложениями — например, Microsoft Office, Microsoft Visual Studio и т.п.

В дальнейшем идея модульности выросла в концепцию ActiveX-контролей.

Фактически полных преимуществ от внедрения DLL получить не удалось по причине явления, называемого DLL hell (DLL-евский кошмар). DLL hell возникает, когда несколько приложений требуют одновременно различных версий DLL-библиотек по причине их неполной совместимости, что приводит к серьёзным конфликтам. Когда система выросла до определённых размеров, количество DLL стало превышать многие тысячи, не все из них обладали полной надёжностью и совместимостью, и конфликты типа DLL hell стали возникать очень часто, резко понижая общую надёжность системы. Поздние версии Microsoft Windows стали разрешать параллельное использование разных версий DLL, что свело на нет преимущества изначального принципа модульности.

Установка и подключение библиотеки к arduino – достаточно распространенная операция, любой разработчик рано или поздно обязательно сталкивается с нею. Внешний подключаемый код во всех языках программирования используется для экономии времени. Ардуино не исключение: многие датчики, модули, экраны и двигатели требуют достаточно сложные схемы взаимодействия, которые трудно реализовывать в своем коде. Гораздо проще и быстрее скачать нужную библиотеку, быстро подключить ее вручную или с помощью Arduino IDE, а потом использовать во всех своих скетчах. В этой статье вы найдете короткую инструкцию по подключению и использованию библиотек.

Библиотека в Ардуино – это программный код во внешних файлах, которые можно установить и подключить к вашему скетчу. В библиотеке хранятся различные методы и структуры данных, которые нужны для упрощения работы с датчиками, индикаторами, модулями и другими компонентами. Использование библиотек существенно упрощает работу над проектами, потому что можно сосредоточиться на основной логике программы, не тратя время на множество мелочей. Сегодня огромное количество библиотек выложено в интернете, где их можно легко скачать, причем совершенно бесплатно. можно найти на нашем сайте.

С точки зрения файловой системы библиотека представляет собой каталог, содержащий определенные папки. Во время компиляции и сборки проекта Arduino IDE автоматически включает в код те классы, структуры данных и методы из библиотек, которые включены и используются в скетче. Таким образом, единственное, что нам нужно сделать – это выставить в свой код соответствующие инструкции, предварительно убедившись, что нужная библиотека установлена.

Как узнать список подключенных библиотек к Arduino IDE

Каждая установленная библиотека содержит один или несколько примеров для работы. Они используются для того, чтобы отобразить возможности подключенного к Ардуино устройства. Поэтому самым быстрым способом получить список всех установленных библиотек ардуино – воспользоваться списком примеров в Arduino IDE. Для этого в главном меню выберите Файл,а затем откройте подменю Примеры.

Другим способом является использование меню Скетч и подменю – Подключить библиотеку. Там вы тоже сможете увидеть список библиотек:

Подключение оператором #include заголовочного h файла

Чтобы начать пользоваться библиотекой, нужно в начале программы включить заголовочный h файл директивой include. Например, подключение библиотеки LiquidCrystal.h будет выглядеть так: #include

Вы можете посмотреть полный пример, воспользовавшись самой библиотекой.

Обязательные файлы в библиотеке

Каждая библиотека должна содержать как минимум 2 файла – это заголовочный файл с расширением.h и файл с исходным кодом с расширением.cpp. В заголовочном файле находятся описание класса, константы и переменные. Во втором файле содержатся коды методов. Помимо двух основных файлов может содержаться текстовый документы keywords.txt и папка examples с кодами примеров использования библиотеки. Файлы h и cpp не обязательно лежат в корне

Редактирование файлов невозможно в Arduino IDE, все изменения можно проводить в любом текстовом редакторе, либо среде разработки C++. Это связано с тем, что в Arduino IDE мы не работаем с файлами cpp, редактор кода не предназначен для “чистого” C, он работает только с языком Arduino.

Где найти нужную библиотеку

Необходимую библиотеку можно загрузить через интернет. Большинство библиотек имеется на сайте Github. После загрузки библиотеки важно ее добавить в правильную папку, чтобы компилятор смог ее найти и загрузить скетч. Папка, в которой сохранены все коды, создается на компьютере после установки Arduino IDE. Для операционной системы Linux папка имеет название “Scetchbook” и располагается в /home/, на Windows папку «Arduino» можно найти в разделе «Мои документы».

Все библиотеки, которые установлены дополнительно, расположены в папке “Libraries”. Для ранних версий Ардуино папку нужно создать самостоятельно, а начиная с версии 1.0.2, она добавляется при установке Arduino IDE автоматически.

Как установить библиотеку. Пошаговая инструкция

Как только библиотека будет загружена на ПК, нужно начать ее установку. Установить библиотеку можно двумя способами – при помощи средств Arduino IDE и вручную.

Подключение при помощи Arduino IDE

Библиотека скачивается в виде zip-архива. Для ее включения этим способом архив не нужно распаковывать. Чтобы установить ее, нужно зайти в меню Скетч – Подключить библиотеку – Добавить.Zip библиотеку.

Когда откроется окно, нужно выбрать папку «загрузки» в разделе «Этот компьютер». Если же после загрузки библиотеки она была сохранена в другое место, нужно указать его.

Затем нужно выбрать скачанный файл и нажать «открыть».

Библиотека будет установлена, и ей можно пользоваться. Для того, чтобы начать пользоваться примерами Файл – примеры, нужно перезагрузить среду разработки Ардуино.

Установка библиотеки вручную из zip-файла

Перед началом установки нужно выйти из Arduino IDE. Скачанный zip-файл с библиотекой нужно распаковать. В результате мы получим папку, в которой будут располагаться файлы библиотеки с расширением.cpp и.h и каталоги. Полученную папку нужно будет поместить в libraries.

В ОС Windows папку libraries можно найти по маршруту Мои документы – ардуино – libraries. В Linux это будет папка libraries со скетчами.

В конце нужно перезапустить Arduino IDE, загруженная библиотека будет доступна для включения через Скетч – Подключить библиотеку.

Ошибки при подключении библиотеки Arduino

Ниже перечислен перечень возможных ошибок при установке библиотеки и способы борьбы с ними:

• ‘xxxx’ does not name a type – подобная ошибка появляется, если библиотеку еще не установили, папка или библиотека названа неверно, указан неправильный адрес расположения папки или не перезапущена среда разработки Arduino IDE.
• Неправильное расположение папки – если высветилась эта ошибка, нужно проверить, находится ли библиотека в папке, доступной для поиска средой.
• Неправильное наименование библиотеки – ошибка появляется, если имя после #include не соответствует названию библиотеки.
• Неполная библиотека – может появиться, если были скачаны не все нужные файлы и папки.
• Зависимости библиотеки – так как этот тип библиотек работает только с дополнительными, нужно изначально подключить именно их.

Многие скетчи (программы) работают с библиотеками. Библиотека облегчает работу с определённым модулем или одним из типов модулей. Например, если Вы хотите вывести текст на LCD дисплей без подключения библиотеки, то Вам нужно передать ему несколько байт команд и данных, что займет несколько строк кода, а главное, что Вам нужно знать тип микроконтроллера под управлением которого работает LCD дисплей, назначение команд которыми он управляется, знать архитектуру его памяти, адреса и назначение регистров, для чего потребуется найти и перечитать его datasheet. В то время как при написании кода с использованием библиотеки (например LiquidCrystal_I2C.h) Вы сможете вывести текст на дисплей вызвав всего одну функцию библиотеки: lcd.print("my text");

Перед тем как начать пользоваться методами и функциями библиотеки, её нужно скачать (загрузить на Ваш компьютер), установить (разместить в нужной папке) и подключить (вставить текст "#include <файл.h>" в скетч).

Скачивание библиотеки:

Если в наших уроках, описаниях или примерах используется библиотека, то мы указываем ссылку на скачивание этой библиотеки. Все наши библиотеки находятся в zip архиве, но не спешите доставать файлы из архива, это может не понадобиться, т.к. Arduino IDE сама может распаковывать архивы и размещать библиотеки в нужных папках (см. дальше).

Если Вы скачали архив библиотеки с сайта не указывая путь для сохранения файла, то скаченный (загруженный) Вами файл скорее всего находится в папке: Этот компьютер > Загрузки.

Установка библиотеки:

После того как Вы скачали (загрузили) библиотеку на свой компьютер, её нужно установить. Установить библиотеку можно вручную или сделать это средствами Arduino IDE:

Установка библиотеки средствами Arduino IDE:

Войдите в меню: Скетч > Подключить библиотеку > Добавить.ZIP библиотеку... .

В появившемся окне нажмите на иконку «Этот компьютер » и выберите папку «Загрузки ». Если при скачивании ZIP архива с сайта, Вы указывали путь для сохранения файла, то вместо папки «Загрузки» укажите путь к файлу.

Выберите ZIP файл библиотеки, который Вы скачали. Название файла может не соответствовать названию библиотеки. После чего нажмите на кнопку «Открыть » (Open ).

На этом установка библиотеки завершена, можно приступить к её подключению в скетч.

Установка библиотеки вручную:

Распакуйте скаченный Вами ZIP архив и поместите папку (имя папки обычно совпадает с названием библиотеки) из данного архива в папку: Этот компьютер > Документы > Arduino > libraries .

Если во время копирования Arduino IDE была запущена (открыта), то нужно закрыть все окна этой программы, после чего запустить (открыть) Arduino IDE и можно приступать к подключению библиотеки в скетч.

Примечание: папка libraries есть не только по указанному выше пути, но и в папке программы Arduino IDE (где находится файл arduino.exe). Скопировав библиотеку в эту папку, она тоже установится, но Мы не рекомендуем это делать. Дело в том, что программа Arduino IDE постоянно развивается и количество её версий постоянно растёт. Если Вы захотите установить новую версию Arduino IDE, то библиотеки находящиеся в папке Этот компьютер > Документы > Arduino > libraries, будут доступны и в старой, и в новой (установленной) версии Arduino IDE, а библиотеки находящиеся в папке libraries программы Arduino IDE старой версии (которая была установлена ранее) будут доступны только в ней (пока Вы их не скопируете в новую).

Подключение библиотеки:

Для того чтобы подключить библиотеку, нужно написать всего одну строку в начале скетча: "#include <файл.h>", например:

#include // Подключение библиотеки iarduino_4LED для работы с 4 сегментными LED индикаторами.

Некоторые библиотеки работают используя методы и функции других библиотек, тогда нужно подключать две библиотеки, сначала подключается та, методы и функции которой использует вторая, например:

#include // Подключение библиотеки Wire для работы с шиной I2C #include // Подключение библиотеки LiquidCrystal_I2C для работы с LCD дисплеем по шине I2C // Библиотека LiquidCrystal_I2C использует методы и функции библиотеки Wire

Для работы с большинством библиотек, нужно создать объект (экземпляр класса библиотеки), через который будут доступны их функции и методы, например:

LiquidCrystal_I2C lcd(0x27,20,4); // lcd это объект библиотеки LiquidCrystal_I2C // через объект обращаются к функциям и методам библиотеки

Вместо lcd можно написать любое слово или сочетание букв и цифр, это название объекта через который можно обращаться к методам и функциям библиотеки. Если Вместо lcd Вы написали myLCD, то и ко всем методам и функциям библиотеки LiquidCrystal_I2C, нужно обращаться через указанное Вами имя объекта, например: myLCD.print("my text");

Примеры из библиотек:

Большинство библиотек содержат примеры. Это небольшие скетчи (программы) которые раскрывают функционал библиотеки. Наиболее удобный способ просмотра примеров, с помощью средств Arduino IDE. Выберите пункт меню: Файл > Примеры , откроется список с названиями библиотек у которых есть примеры. Наведите курсор на название библиотеки и Вы увидите список примеров содержащихся в ней, клик на примере приведёт к появлению нового окна Arduino IDE со скетчем примера.

Альтернативный способ просмотра примеров заключается в запуске файлов скетчей из папки:
путь > libraries > название библиотеки > examples > название примера .

Поиск библиотек:

Библиотеки можно искать самостоятельно, а можно воспользоваться функционалом Arduino IDE.

Выберите пункт меню: Скетч > Подключить библиотеку > Управлять библиотеками... .

Откроется «Менеджер библиотек », в котором можно найти интересующую Вас библиотеку введя её название в строку поиска, дополнительно можно установить пункты «Тип» и «Тема».

Нажатие на описании библиотеки приведёт к появлению вкладки «Версия » и кнопки «Установка ». После нажатия на кнопку «Установка» можно приступать к подключению библиотеки в скетч "#include <файл.h>".

Освоившись с программным обеспечением Arduino, используя встроенные функции, вы можете расширить возможности вашего Arduino, используя дополнительные библиотеки.

Библиотека — это некоторый набор кода, который облегчает подключения датчика, экрана, шилда и так далее. Например, встроенная библиотека LiquidCrystal облегчает взаимодействие с . В Интернете можно найти сотни различных дополнительных библиотек. Для того, чтобы воспользоваться этими библиотеками, их нужно сначала установить.

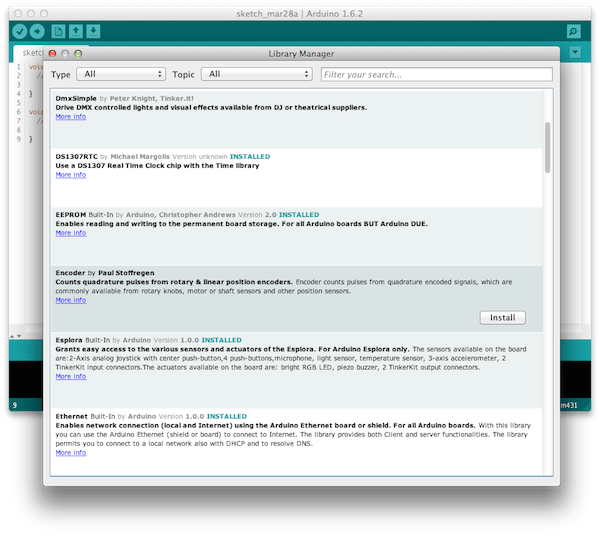

Используем Library Manager

Чтобы установить новую библиотеку в Arduino IDE , можно воспользоваться Library Manager , который появился в версии .

В меню Эскиз выбираем Include Library → Manage Libraries...

После этого откроется менеджер библиотек и вы увидите список библиотек, которые уже установлены или готовы к установке. Уже установленные библиотеки помечены как INSTALLED .

В этом примере мы будем устанавливать библиотеку Encoder . Найдите ее в списке и выберете версию, которую вы хотели бы установить. В некоторых библиотеках вам будет доступна только одна версия, поэтому не волнуйтесь, если не увидите меню выбора версии библиотеки.

После этого появится индикатор процесса установки и после ее завершения статус библиотеки Encoder сменится на INSTALLED . Теперь эта библиотека станет доступной для добавления в наши программы, используя меню Эскиз → Include Library .

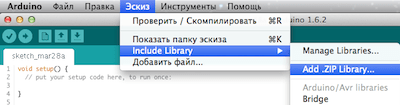

Импорт библиотеки в виде файла .zip

Часто библиотеки можно встретить в виде упакованной в zip -архив папки. Название этой папки является именем библиотеки. Внутри папки обязаельно будет файл .cpp и заголовочный .h файл. Также часто можно встретить файл keywords.txt , папку с кодом примеров использования этой библиотеки и другие требуемые для этой библиотеки файлы.

После скачивания библиотеки в виде zip -архива его не нужно распаковывать. Для установки запакованной библиотеки служит меню Эскиз → Include Library → Add .ZIP Library.

После этого нужно указать путь к zip -файлу библиотеки. Этот zip -файл будет распакован и помещен в папку libraries в директорию со скетчами Arduino .

Нужно отметить, что после установки библиотека становится доступной через меню Эскиз → Include Library , но для того, чтобы стали доступны файлы примеров этой библиотеки, используя меню Файл → Образцы, необходимо перезапустить Arduino IDE .

Ручная установка библиотеки

Для ручной установки библиотеки, прежде всего, нужно закрыть приложение Arduino IDE . Затем распакуйте, скаченный zip-файл. Например, мы хотим установить гипотетическую библиотеку RobotoshaArduino . Распаковав файл RobotoshaArduino.zip , мы должны получить папку RobotoshaArduino с файлами типа RobotoshaArduino.cpp и RobotoshaArduino.h внутри. Если после распаковки мы получаем файлы без папки, то нужно создать вручную папку RobotoshaArduino , поместив внутрь полученные библиотечные файлы.

После этого необходимо переместить эту папку в папку libraries , расположение которой зависит от используемой вами операционной системы.

Для Windows, по умолчанию, это:

Мои документы\Arduino\libraries

Для пользователей Mac OS X :

~/Документы/Arduino/libraries

В Linux это будет папка libraries с вашими скетчами.

Очень важно, чтобы библиотечные файлы .cpp и .h находились в отдельной папке (как в примере RobotoshaArduino ). Если поместить файлы .cpp и .h просто в папку libraries , то библиотека работать не будет.

После перезапуска Arduino IDE добавленная библиотека станет доступна для подключения ее к свои программам через меню Эскиз → Include Library .

Как вы оцениваете эту публикацию?

DLL – расширение файлов, которые являются своего рода справочными материалами при выполнении тех или иных программ. Название типа файлов расшифровывется как «библиотека динамической компоновки ». Эти динамические библиотеки могут быть одновременно использованы разными приложениями. В каком-то смысле они также похожи на исполняемые файлы , однако отличаются значением некоторых полей. Самым ярким примером являются файлы драйверов , которые описывают правила взаимодействия устройства и ОС.

Чем открыть DLL

Прежде, чем рассказать, как открывать эти файлы следует обратить внимание пользователя на то, что особого смысла в открытии такого типа библиотек нет. Они содержат в себе информацию необходимую программе для выполнения. Крайне редко в этом типе файлов хранятся важные переменные (а не способ их вызова) или данные. Хотя, справедливости ради, отметим, что есть ряд компаний, которые всё-таки сумели расположить информацию, необходимую для работы программ в dll.

Правда, динамические библиотеки иногда подвергаются декомпилированию для получения хранящихся в них правил и принципов работы. Для этого существует несколько специальных программ .

Достоинством программы также является умение работать с разными типами файловых библиотек и даже редактировать некоторые из них. Но стоит очередной раз повториться – данная информация подана сугубо для ознакомления , стараться изменить файлы с расширением.dll одна из худших идей, что может прийти в голову пользователя.

Есть ли у данной программы достоинства ? Огромное количество – спектр работ, которые можно на ней выполнить ограничен лишь фантазией владельца. А недостаток всего один, но существенный – годовая подписка составляет около 500$.

Способ установки в систему

Но если писать и редактировать библиотеки нам не приходится, как обычным пользователям, то вот знание об их установке может быть полезным. Дело в том, что далеко не все программы снабжаются полным набором необходимых библиотек и подразумевается, что вместе с ними устанавливаются и отдельные компоненты (весьма распространённая деталь при установке игр), которые были забыты пользователем. Тогда требуется устанавливать , а точнее регистрировать файлы dll.

Сперва нужно найти сам файл. Благо, при тщательном поиске это не так уж и сложно и необходимые библиотеки встречаются довольно часто, даже отдельно от пакета, что не мешает их работе. Стоит отметить, что в случае с играми это бывают d3dx.dll которые могут отсутствовать в системе – в этом случае лучше установить пакет DirectX, а не ставить 150 библиотек вручную.

Но если нужно регистрировать новый dll для запуска программы, то лучше поместить его в каталог с программой. В ОС Windows 7 и выше присутствует возможность открытия командной строки из каталога, в иных же случаях предстоит открыть командную строку и используя команду cd добраться в нужный каталог.

Для указанных же версий ОС достаточно открыть нужный каталог и зажав шифт клацнуть по пустому месту правой кнопкой мыши . В ответ перед нами всплывёт контекстное меню, следующего вида:

Нажимаем на «открыть окно команд ». Перед нами появится командная строка, где нам нужно прописать следующее:

regsvr32 dllname.dll

Данная команда добавит библиотеку в перечень используемых системой, экономя время на иные способы установки. Чтобы отменить регистрацию, следует использовать такую команду:

regsvr32 — u dllname.dll

Важно отметить , что dllname.dll введено для примера и вместо всего, что написано слева от точки (то есть вместо dllname) следует вводить название вашего файла. На изображении показано добавление в ОС Windows 10 dll файла от directX8.

Таким нехитрым образом можно установить библиотеку в систему. Однако если наблюдаются малейшие сбои или ошибки, то следует сразу же выполнить другую команду, убрать регистрацию, а с проблемной программой обратиться к специалисту.
